Типовой проект комплектной КНС
Germes-Plast KNS СП Ø 1,5-1,8, DN 65-100.2008

Стеклопластиковая комплектная КНС Ø1500 Н6300

Стеклопластиковая комплектная КНС Ø1500 Н6300

РАСЧЕТ СТОИМОСТИ КНС ОНЛАЙН

1. Назначение и описание комплектных стеклопластиковых КНС

Стеклопластиковая комплектная КНС Ø1500 Н 5600 вид сбоку

Стеклопластиковая комплектная КНС Ø1500 Н 5600 вид сбоку

Канализационные насосные станции (КНС) производства Germes-Plast KNS СП (стеклопластиковые) предназначены для трассировки хозяйственно-бытовых, ливневых, промышленных, производственных и дренажных вод.

Производительность КНС данного проекта 10-150 м3/ч, напором от 5 до 50 м.

В вертикальной или горизонтальной шахте КНС устанавливаются погружные насосы от 2-х до 3 штук.

Комплектные стеклопластиковые КНС изготавливаются из армированного стеклопластика методом машинной намотки с определенной кольцевой жесткостью в зависимости от высоты и диаметра станции. Данные корпуса КНС держат сейсмичность в 9 балов.
Для районов крайнего севера возможно изготовление корпусов КНС с утеплением.

ЗАКАЗАТЬ

2. Описание типового проекта GERMES-PLAST KNS СП Ф1,5-1,8.DN 65-100.2008.

2.1. Общие сведения

Стеклопластиковая комплектная КНС Ø1500 H5600 вид сверху

Стеклопластиковая комплектная КНС Ø1500 H5600 вид сверху

Комплектная стеклопластиковая шахта КНС сделана виде вертикального стакана из армированного стекловолокна с двумя видами верхних крышек.

К корпусу КНС приформовывается входящий трубопровод, определенного диаметра, из стеклопластиковой трубы с фланцевым соединением, из трубы ПВХ с раструбом, из трубы из нержавейки с фланцевым соединением. На входящий трубопровод внутри корпуса по направляющим устанавливается корзина для сбора крупных частиц.

На усиленном дне пластикового корпуса, на раму из нержавеющей стали, устанавливаются автоматические трубные муфты с направляющими по которым опускаются погружные насосы. От насосов идет напорная линия состоящая из нержавеющих труб с установкой шаровых обратных клапанов и клиновых задвижек.

Выход напорной линии из корпуса КНС заканчивается фланцевым соединением из нержавеющей трубы. Из корпуса КНС могут выходить одна или две напорные линии. Для спуска в шахту КНС предусмотрена нержавеющая, алюминиевая или металлическая лестница.

Стеклопластиковая комплектная типовая КНС Ø1800 H4200 вид сверху

Стеклопластиковая комплектная типовая КНС Ø1800 H4200 вид сверху

Для удобства обслуживания запорной арматуры внутри корпуса предусмотрена площадка для обслуживания. Для данного проекта диаметр корпуса станций делается 1500-1800 мм, высотой до 12 000 мм с внутренней разводкой DN 65-DN 100.

После установки шахты КНС в грунт и подсоединения самотечного и напорного трубопровода внутри корпуса монтируются автоматические выключатели уровня (поплавки), которые отвечают за включение и выключения насосного оборудования и работу аварийной сигнализации.

Поплавковые выключатели уровня (поплавки) и насосы подключаются к пульту управления насосным оборудованием, который может располагаться на корпусе КНС, около КНС в металлическом шкафу, в наземном павильоне около или над КНС, либо вынесен в здание. Шкаф управления КНС работает в автоматическом режиме.

ЗАКАЗАТЬ ПО МОИМ ТРЕБОВАНИЯМ

2.2. Насосное оборудование

Комплектные КНС Germes-Plast KNS ПЭ могут комплектоваться насосами следующих брендов Grundfos, Vilo, KSB, Pedrollo, Hisskraft, Zenit, Flygt, EBARA, CNP и многих других брендов. Погружные насосы бывают со встроенными датчиками уровня, с рубашкой охлаждения, с рубящими кромками.

Погружные насосы с автоматическими трубными муфтами за счет направляющих очень легко монтируются и демонтируются из шахт КНС при помощи ручных или электрических талей расположенных в павильонах над КНС или с помощью перегрузочных быстросъемных треног, которые устанавливаются над КНС. В случаи выхода из строя одного из насосов, с помощью вышеперечисленных механизмов, можно очень быстро демонтировать неисправный насос из корпуса КНС и направить его на ремонт. При этом второй насос будет работать в штатном режиме, обеспечивающим бесперебойную работу канализационной насосной станции.

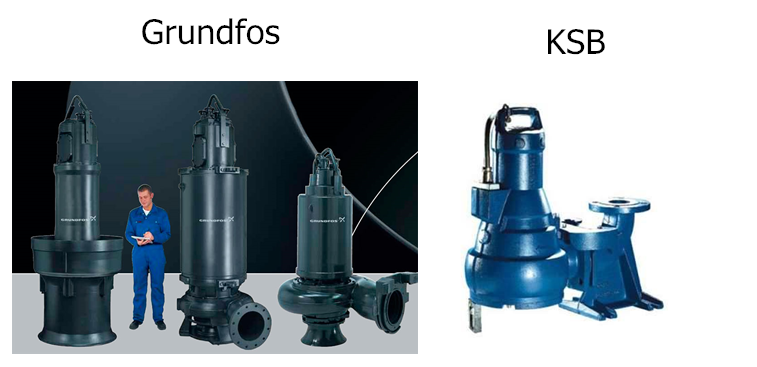

Фото насосного оборудования используемого в комплектных стеклопластиковых КНС

насосное оборудование для КНС производительностью 10 ÷ 150 м3/ч и напором 5 ÷ 50 м.

Насосное оборудование для КНС производительностью 10 ÷ 150 м3/ч и напором 5 ÷ 50 м.

2.3. Пульт (шкаф) управления насосами

В комплектной КНС предусмотрен пульт (шкаф) управления насосами. Шкафы управления могут комплектоваться от 1 до 5 насосами. Шкаф управления необходим для управления насосами, попеременноого включение и выключение насосов, защиты от перегрева и холостого хода, возможности программирования включения по времени и дате, аварийного отключения, GSM оповещения с передачей данных на компьютер.

Для КНС используются поплавковые, аналоговые, датчики передачи данных ситранс.

Шкафы управления насосами бывают уличного и внутреннего исполнения. Шкаф уличного исполнения снабжен внутренним обогревом и может работать при температурах до -40 градусов. Шкаф внутреннего исполнения устанавливают в отапливаемых павиьонах, в отапливаемых помещениях с плюсовой температурой.
Также шкафы управления насосами могут поставляться со встроенным автоматическим вводом резервного питания (АВР).

К пульту управления КНС подводят два питающих кабеля и через АВР подключают к шкафу. Если по какой либо причине основной питающий кабель выходит из строя, то при помощи АВР автоматом включается резервный кабель и к насосному оборудованию и поступает электроэнергия. АВР ставят в основном на насосные станции первой и второй категории.

2.4. Дополнительная комплектация к — Типовому проекту GERMES-PLAST KNS СП Ф1,5-1,8.DN 65-100.2008.

Комплектная КНС дополнительно может быть укомплектована следующим оборудованием:

  1. Пластиковый, бетонный, кирпичный, металлический колодец с шиберной задвижкой на входном трубопроводе.
  2. Пластиковый, бетонный, кирпичный, металлический колодец с ножевой задвижкой на напорной линии.
  3. Пластиковый, бетонный, кирпичный, металлический колодец с установкой датчика расходомера.
  4. Наземный утепленный павильон с тельферной балкой и автоматической, либо ручной талью.
  5. GSM модем.
  6. Насосы во взрывозащищенном исполнении.
  7. Автоматическая дробилка в пластиковом колодце или внутри корпуса КНС.

3. Схема стеклопластиковой комплектной КНС

схема

ЗАКАЗАТЬ ПО МОИМ ТРЕБОВАНИЯМ

4. Опросный лист для расчета стоимости КНС

Сведения о заказчике

Заказчик*:

Адрес объекта*:

Контактное лицо*:

Телефон*:

E-mail*:

Страна, город*:

Информация об объекте

Объект:

Желаемые размеры насосной станции

Диаметр (D), мм:

Высота корпуса (H), мм:

Параметры патрубков

Подводящие трубопроводы:

Глубина залегания подводящего трубопровода, B мм:

Проходной (внутренний) диаметр подводящего трубопровода B, мм:

Направление подводящего трубопровода, в часах:

Количество подводящих трубопроводов, шт:

Материал подводящего трубопровода:

Предполагаемый тип соединения подводящего трубопровода с КНС (фланец, муфта, раструб и т.д.):

Параметры напорного трубопровода

Глубина залегания напорного трубопровода, А, мм:

Проходной (внутренний) диаметр напорного трубопровода А, мм:

Материал напорного трубопровода:

Количество напорных трубопроводов, шт:

Направление напорного трубопровода, в часах:

Параметры для насосного оборудования:

Максимальный приток сточных вод (Производительность КНС), м.куб/час:

Расчетный напор на выходе из КНС (Высота манометрическая), м:

Длина напорного трубопровода, м:

Разность геодезических высот начала и конца напорного трубопровода, м:

Вид стоков:

Взрывозащищенность насосов:

Количество насосов:

Рабочих:

Резервных:

Запасных на склад:

Система управления КНС

Пуск:

Секция автоматического ввода резерва ABP + двойной ввод питания

Исполнение щита управления:

Расстояние от КНС до щита управления, м:

Направление ввода кабелей, часы:

Аварийная сигнализация:

Диспетчеризация:
