Типовой проект комплектной мини КНС
Germes-Plast KNS mini ПЭ Ø 1000-1200, DN 40.2008

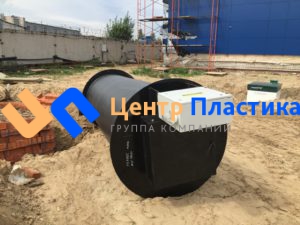

Полиэтиленовая мини КНС Ø1200 Н 3500 на базе двух насосов Pedrollo Bcm15|50 со шкафом управления и аварийной сигнализацией

Полиэтиленовая мини КНС Ø1200 Н 3500 на базе двух насосов Pedrollo Bcm15|50 со шкафом управления и аварийной сигнализацией

ЗАКАЗАТЬ

1. Назначение и описание комплектных мини КНС

Полиэтиленовая мини КНС Ø 1200 Н 5000 на базе двух насосов Pedrollo Bcm10|50 со шкафом управления и аварийной сигнализацией

Полиэтиленовая типовая мини КНС Ø 1200 Н 5000 на базе двух насосов Pedrollo Bcm10|50 со шкафом управления и аварийной сигнализацией

Мини комплектные канализационные насосные станции (мини КНС) производства Germes-Plast KNS mini ПЭ предназначены для перекачки хозяйственно-бытовых, ливневых и дренажных вод в городскую канализацию или очистное сооружение.

Производительность мини КНС данного проекта 1- 20 м3/ч, напором от 5 до 15 м.

В вертикальной шахте КНС устанавливаются погружные фекальные насосы от 1 до 2 штук.

Комплектные мини КНС для дачи, дома, коттеджа изготавливаются из листового полиэтилена и полиэтиленовой спиралевитой трубы с определенной кольцевой жесткостью в зависимости от высоты станции. Данные корпуса КНС держат сейсмичность в 9 балов.

Для районов крайнего севера возможно изготовление утепленных корпусов КНС.

РАСЧЕТ СТОИМОСТИ КНС ОНЛАЙН

2. Описание — Типовой проект GERMES-PLAST KNS mini ПЭ Ф 1000-1200. DN 40.2008.

2.1. Общие сведения

Полиэтиленовая мини КНС Ф 1200 Н 2500 на базе двух насосов Pedrollo Bcm10|50 со шкафом управления

Полиэтиленовая мини КНС Ø1200 Н 2500 на базе двух насосов Pedrollo Bcm10|50 со шкафом управления

Комплектная шахта КНС сделана виде вертикального стакана, сделанная из полиэтиленовой спиралевитой трубы и листового полиэтилена с двумя видами верхних крышек. Первый вид — многогранная крышка с постановкой в газон. Второй вид — цилиндрическая крышка с постановкой под проезжую часть дороги с установкой чугунного, либо полимерного люка.

В корпус КНС вваривается входящий трубопровод, определенного диаметра, из полиэтиленовой трубы под сварку или с фланцевым соединением. На входящий трубопровод внутри корпуса на специальную подставку устанавливается корзина для сбора крупныx отходов.

От насосов идет напорная линия состоящая из напорных полиэтиленовых труб с установкой шаровых обратных клапанов и клиновых задвижек. Для спуска в шахту КНС предусмотрена лестница из нержавеющей стали или алюминия (также может быть изготовлена из другого коррозионностойкого металла).

Для удобства обслуживания запорной арматуры внутри корпуса предусмотрена площадка для обслуживания.

В пластиковый корпус КНС под определенным углом к входящему трубопроводу вваривается напорный патрубок для соединения насосов и напорной линии.

Полиэтиленовая мини КНС Ф 1200 Н 3000 на базе двух насосов Pedrollo Bcm10|50 со шкафом управления

Полиэтиленовая мини КНС Ø1200 Н 3000 на базе двух насосов Pedrollo Bcm10|50 со шкафом управления

Для соединения насосов варится тройник с присоединением с помощью фланцевого соединения или компрессионной муфты к напорному трубопроводу.

Напорный патрубок выходящий из шахты КНС может быть сделан в виде фланца или лысый конец под приварку.

После установки шахты КНС в грунт и подсоединения самотечного и напорного трубопровода внутри корпуса монтируются автоматические выключатели уровня (поплавки), которые отвечают за включение и выключения насосного оборудования и работу аварийной сигнализации.

Поплавковые выключатели уровня (поплавки) и насосы подключаются к пульту управления насосным оборудованием, который может располагаться на корпусе КНС, в наземном павильоне около или над КНС, либо вынесен в здание. Шкаф управления КНС работает в автоматическом режиме.

ЗАКАЗАТЬ ПО МОИМ ТРЕБОВАНИЯМ

2.2. Насосное оборудование

Комплектные мини КНС Germes-Plast KNS mini ПЭ укомплектовываются насосами следующих брендов Grundfos, Vilo, KSB, Pedrollo, Hisskraft, Zenit, Flygt, EBARA, CNP и многих других брендов. Погружные фекальные насосы с рубящими кромками бывают разной производительности напором.

Погружные фекальные насосы устанавливаются на дно мини КНС на встроенные в насос ноги. В случаи выхода из строя одного из насосов, необходимо по лестнице спуститься в шахту мини КНС, отвернуть двухстороннюю компрессионную муфту и вытащить насос вместе с обратным клапаном и задвижкой. При этом второй насос будет работать в штатном режиме, обеспечивающим бесперебойную работу канализационной насосной станции.

Самыми распространенными насосами в комплектные мини КНС являются фекальные насосы Pedrollo Bcm 10|50

2.3. Пульт (шкаф) управления насосами

Полиэтиленовая мини КНС Ф 1200 Н 4500 на базе двух насосов Pedrollo Bcm15|50 со шкафом управления и аварийной сигнализацией

Полиэтиленовая мини КНС Ø1200 Н 4500 на базе двух насосов Pedrollo Bcm15|50 со шкафом управления и аварийной сигнализацией

В комплектной мини КНС предусмотрен пульт (шкаф) управления насосами. Шкафы управления насосами могут быть на 1 и на 2 насоса. Шкаф управления насосами необходим для управления насосами, попеременное включение и выключение насосов, защита от перегрева и холостого хода, оповещение о аварии. Для КНС используются поплавковые датчики включения и выключения насосного оборудования.

Шкафы управления насосами бывают уличного и внутреннего исполнения. Шкаф уличного исполнения снабжен внутренним обогревом и может работать при температурах до -40 градусов. Шкаф внутреннего исполнения устанавливают в отапливаемых павильонах, в отапливаемых помещениях с плюсовой температурой.

Щиты могут комплектоваться с выносными автоматическими вводами резервного питания (АВР). К пульту управления КНС подводят два питающих кабеля и через АВР подключают к шкафу. Если по какой либо причине основной питающий кабель выходит из строя, то при помощи АВР автоматом включается резервный кабель и к насосному оборудованию и поступает электроэнергия. АВР ставят в основном на насосные станции первой и второй категории.

Скачать паспорт

2.4. Дополнительная комплектация к — проекту GERMES-PLAST KNS ПЭ Ф1-1,5.DN 50-65.2008.

Комплектная КНС дополнительно может быть укомплектована следующим оборудованием:

  1. Пластиковый, бетонный, кирпичный, металлический колодец с шиберной задвижкой на входном трубопроводе.
  2. Пластиковый, бетонный, кирпичный, металлический колодец с ножевой задвижкой на напорной линии.
  3. Пластиковый, бетонный, кирпичный, металлический колодец с установкой датчика расходомера.
  4. Наземный утепленный павильон с тельферной балкой и автоматической, либо ручной талью.
  5. Автоматическая дробилка в пластиковом колодце или внутри корпуса КНС.

3.Схема комплектной мини КНС для дома, дачи или коттеджа

Схема типовой мини КНС

4. Опросный лист для расчета стоимости КНС

Сведения о заказчике

Заказчик*:

Адрес объекта*:

Контактное лицо*:

Телефон*:

E-mail*:

Страна, город*:

Информация об объекте

Объект:

Желаемые размеры насосной станции

Диаметр (D), мм:

Высота корпуса (H), мм:

Параметры патрубков

Подводящие трубопроводы:

Глубина залегания подводящего трубопровода, B мм:

Проходной (внутренний) диаметр подводящего трубопровода B, мм:

Направление подводящего трубопровода, в часах:

Количество подводящих трубопроводов, шт:

Материал подводящего трубопровода:

Предполагаемый тип соединения подводящего трубопровода с КНС (фланец, муфта, раструб и т.д.):

Параметры напорного трубопровода

Глубина залегания напорного трубопровода, А, мм:

Проходной (внутренний) диаметр напорного трубопровода А, мм:

Материал напорного трубопровода:

Количество напорных трубопроводов, шт:

Направление напорного трубопровода, в часах:

Параметры для насосного оборудования:

Максимальный приток сточных вод (Производительность КНС), м.куб/час:

Расчетный напор на выходе из КНС (Высота манометрическая), м:

Длина напорного трубопровода, м:

Разность геодезических высот начала и конца напорного трубопровода, м:

Вид стоков:

Взрывозащищенность насосов:

Количество насосов:

Рабочих:

Резервных:

Запасных на склад:

Система управления КНС

Пуск:

Секция автоматического ввода резерва ABP + двойной ввод питания

Исполнение щита управления:

Расстояние от КНС до щита управления, м:

Направление ввода кабелей, часы:

Аварийная сигнализация:

Диспетчеризация:
