Очистные сооружения 20 м³/сут с КНС на 100 человек - кейс монтажа

Монтаж и пусконаладка системы очистки сточных вод производительностью 20 м³/сут для строительной базы на 100 человек. В комплекте - КНС Техно-Пласт мини с насосом Pedrollo.

Год: 2015Регион: Московская областьМатериал: ПолипропиленПроизводительность: 20 м³/сут

Очистные сооружения 20 м³/сут с КНС на 100 человек - кейс монтажа

Проект полной автономной канализации для строительной базы на 100 постоянно проживающих. Установлена система очистки Юнилос-Астра 100 со степенью очистки 98% и возможностью водоотведения на рельеф или в водоём рыбохозяйственного назначения.

Задача

Обеспечить полную автономную канализацию строительной базы на 100 постоянно проживающих. Требования: степень очистки не менее 98%, возможность сброса очищенной воды на поверхность земли или в водоём.

Решение

Установлена система очистки сточных вод Юнилос-Астра 100 (модификация 2,5 С) с блоком доочистки:

  • Ультрафиолетовый обеззараживатель (УФ) - обеззараживание очищенных стоков
  • Песчаный фильтр (ПФ) - блок доочистки для достижения 98% очистки
  • КНС Техно-Пласт мини: Ø1200 мм, h=3500 мм, производительность до 5 м³/ч, напор до 5 м
  • Насос Pedrollo MCm 10/50, мощность 0,75 кВт

Этапы монтажа

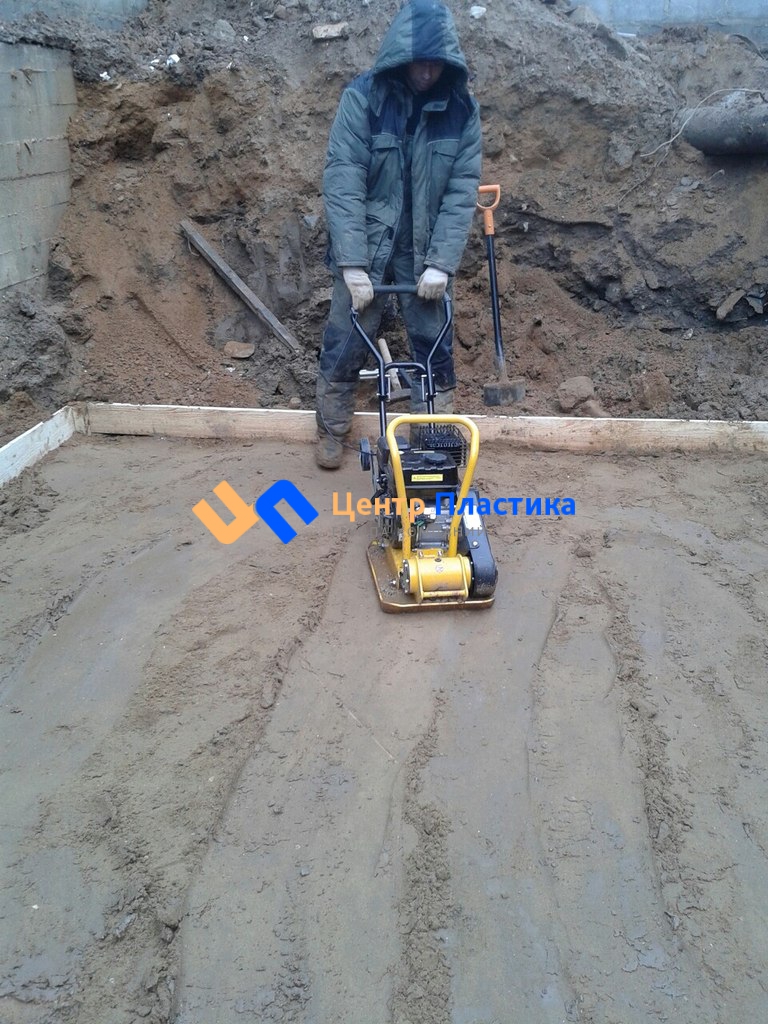

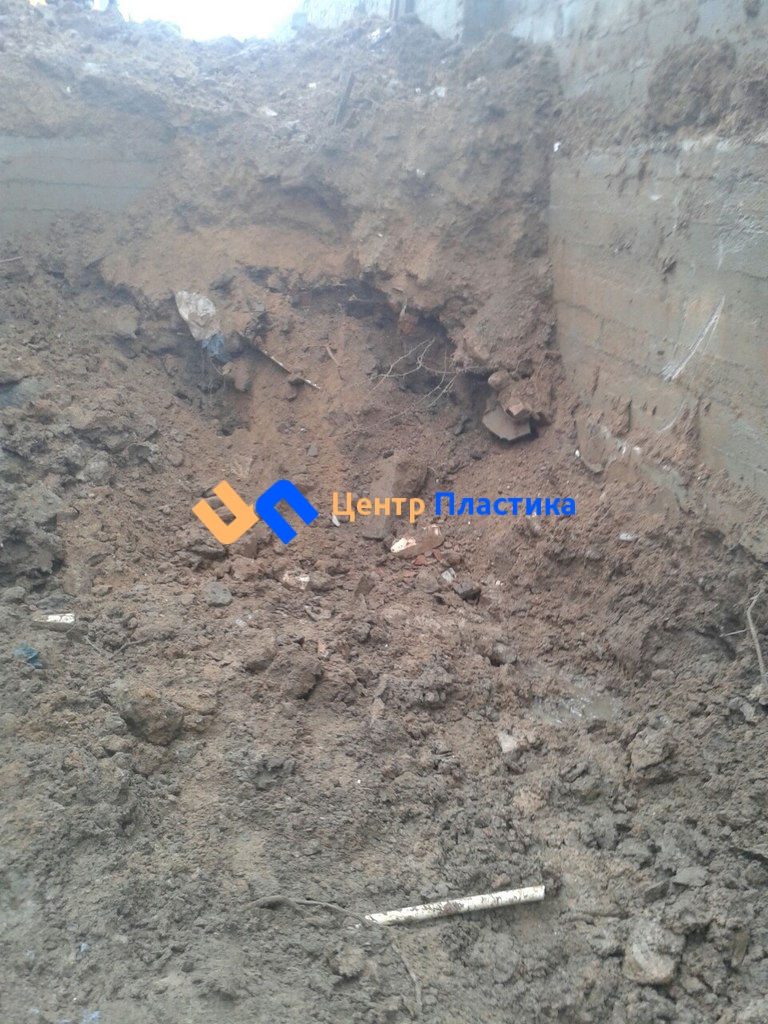

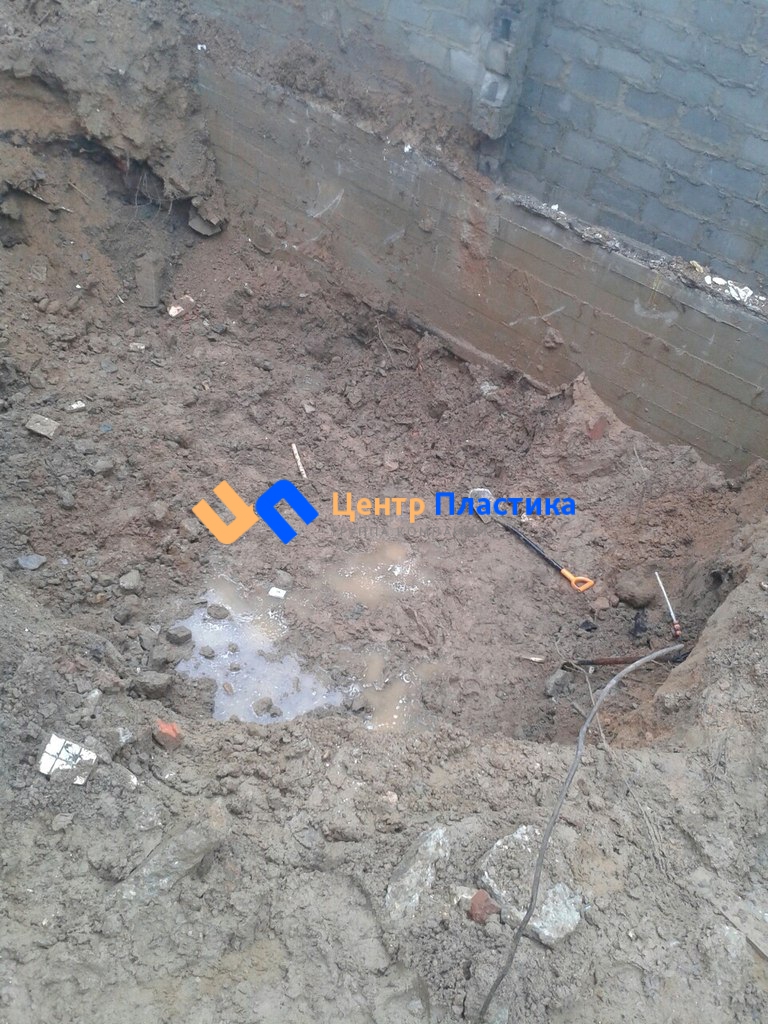

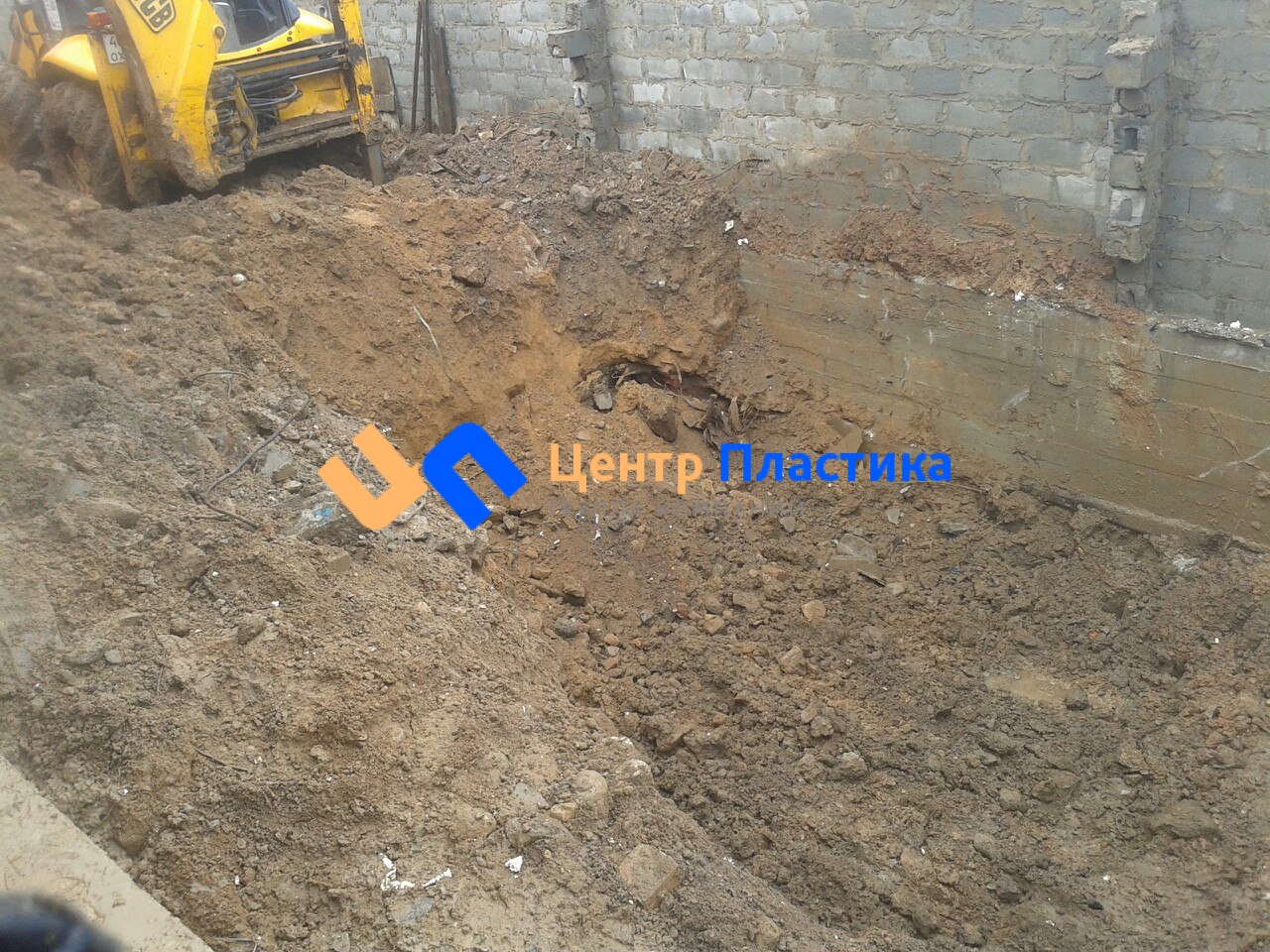

  1. Разработка грунта и подготовка котлована

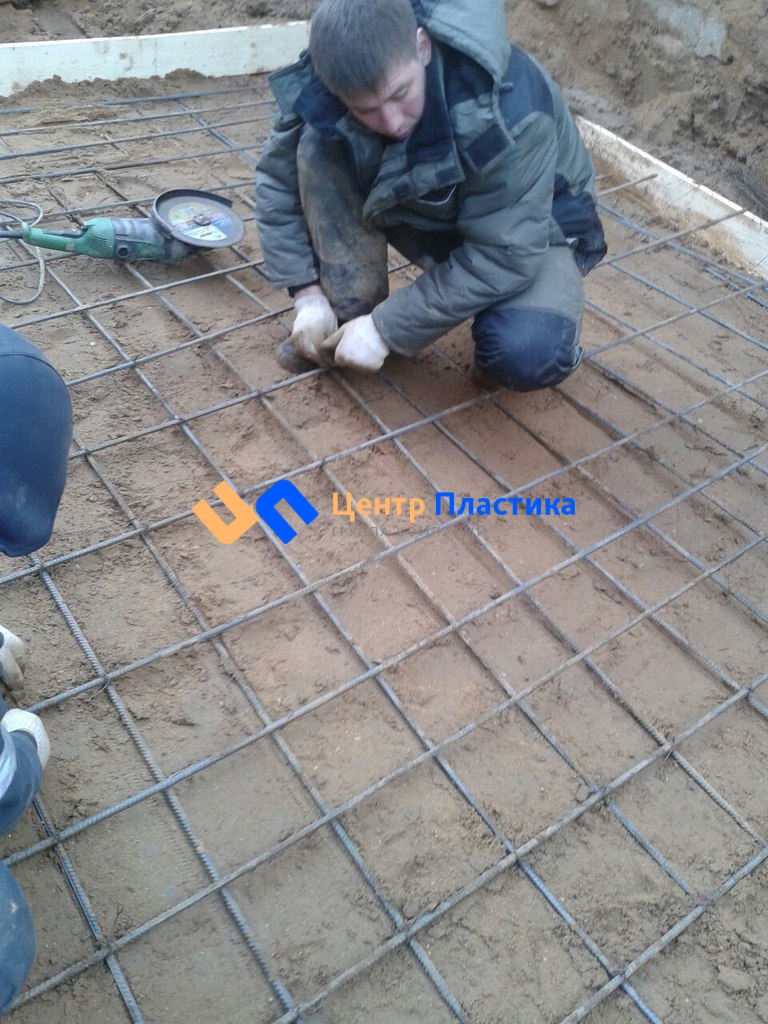

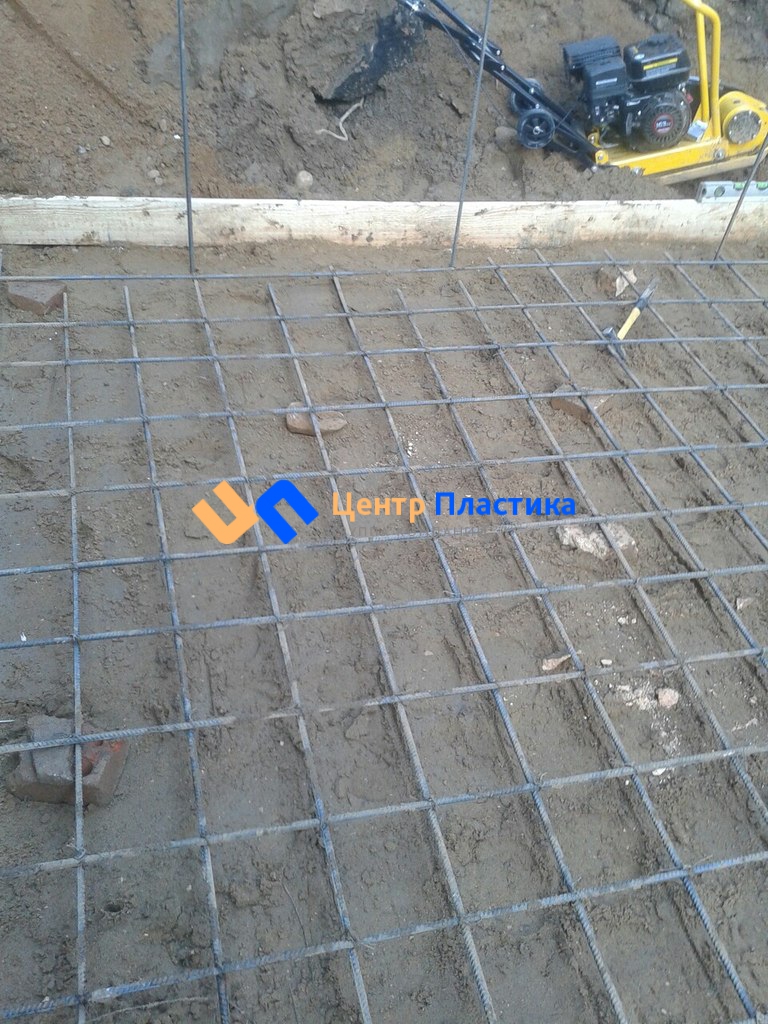

  2. Устройство бетонного основания с армированием (шаг 150×150 мм)

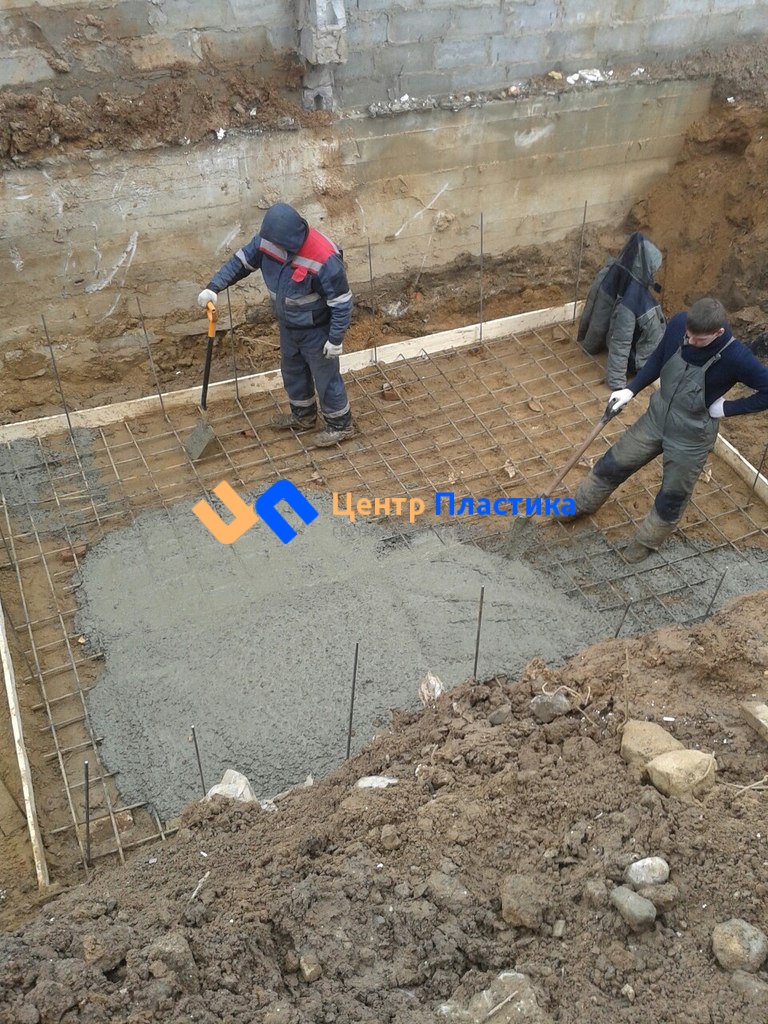

  3. Заливка бетонного основания

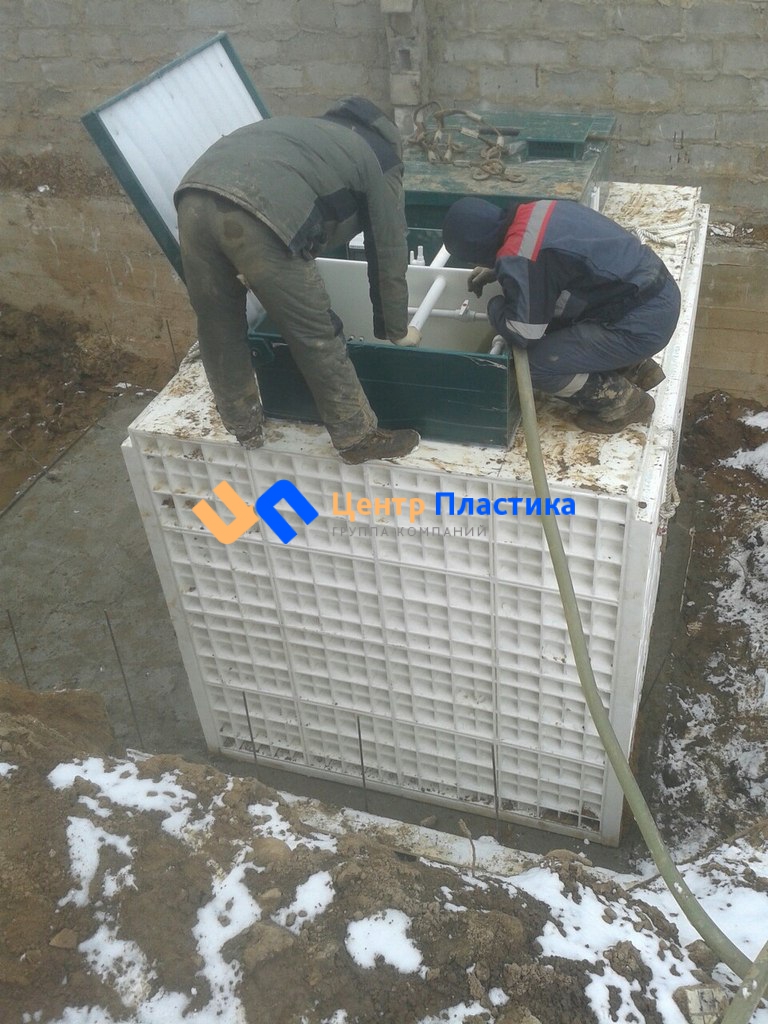

  4. Установка двух блоков станции Юнилос-Астра 100 на основание

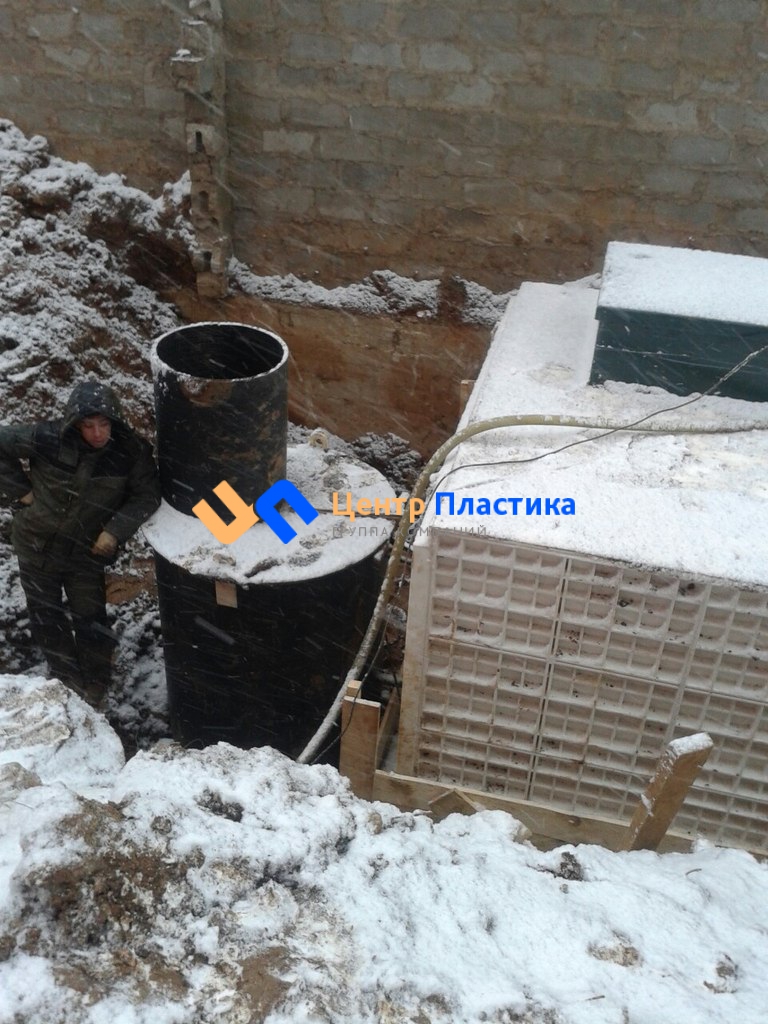

  5. Монтаж КНС для поднятия фекальных стоков в систему очистки

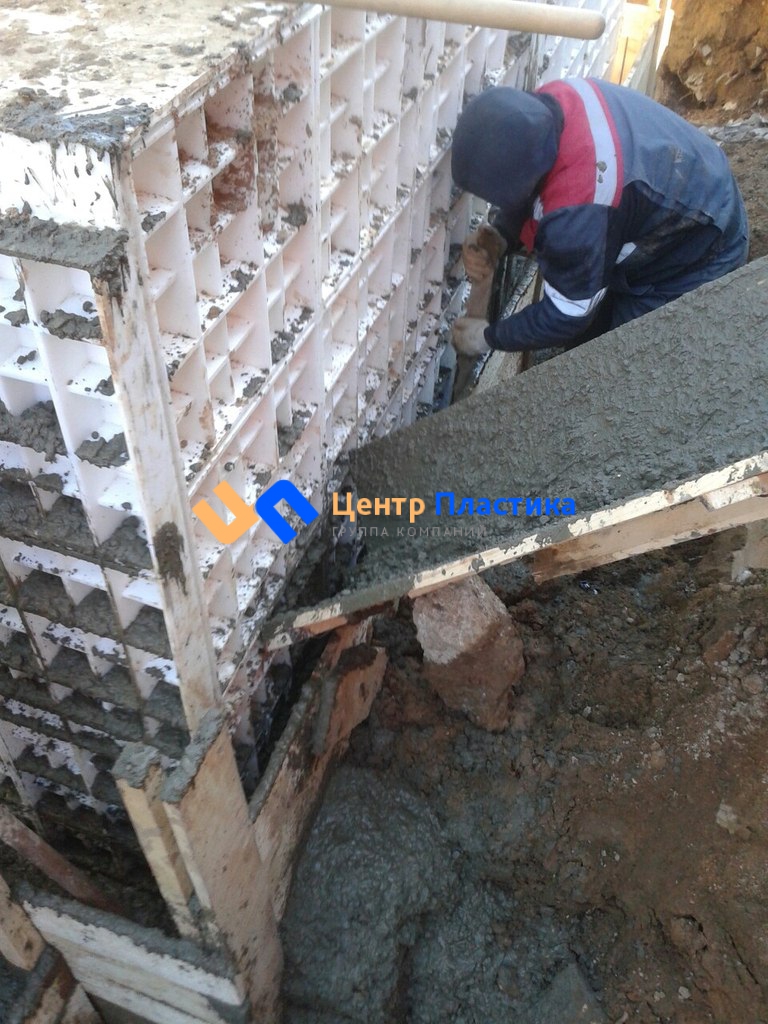

  6. Бетонирование боковых стенок

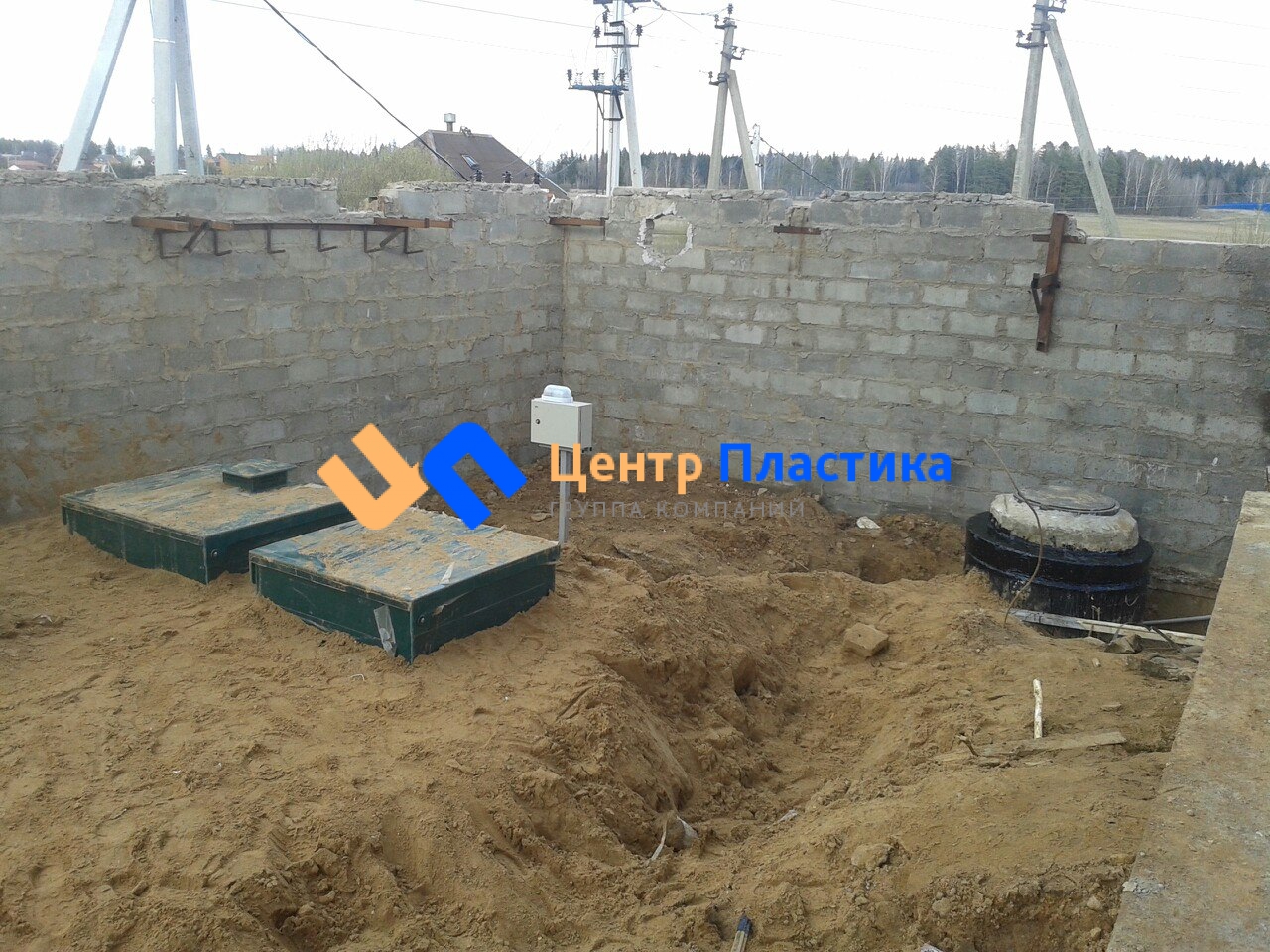

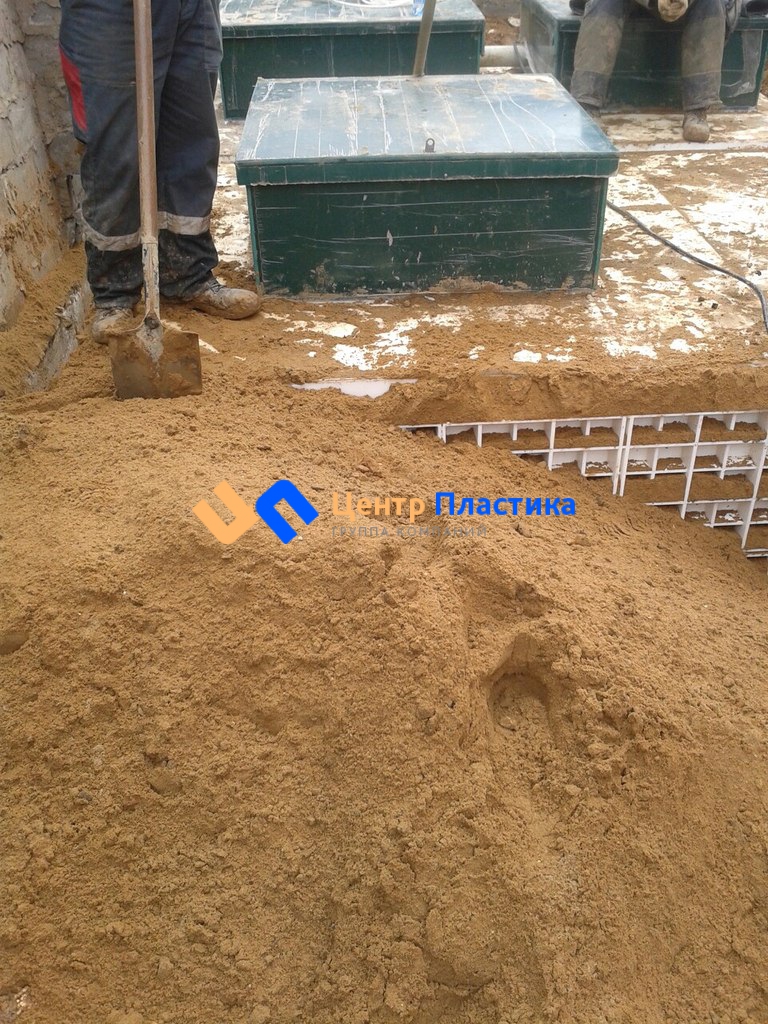

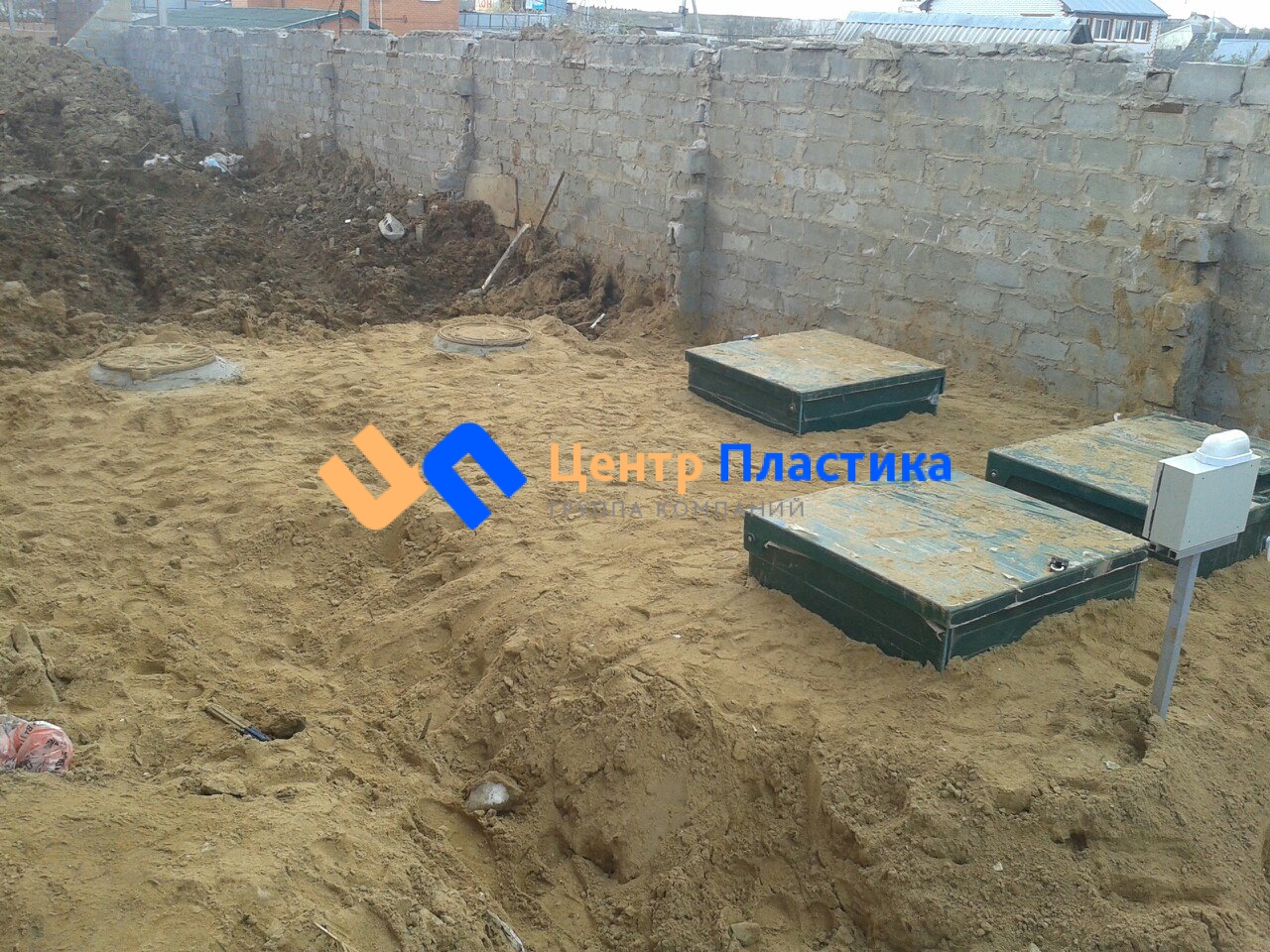

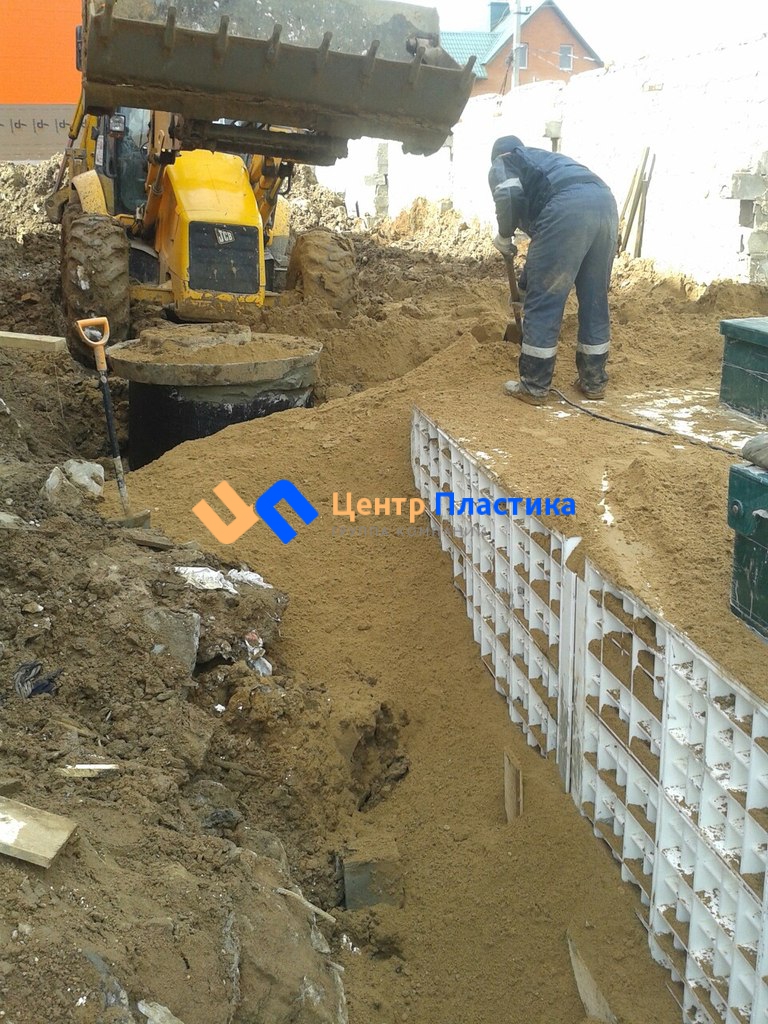

  7. Обсыпка станции и КНС песком

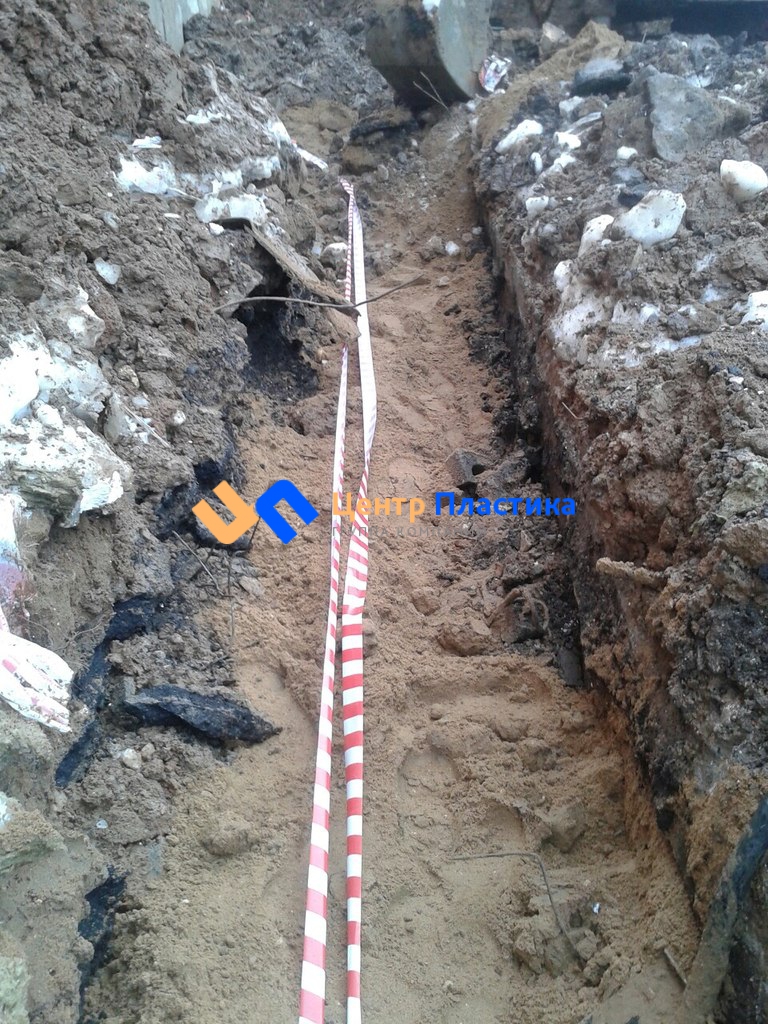

  8. Монтаж водоотведения: понижающий переливной колодец + труба НПВХ Ø160 мм

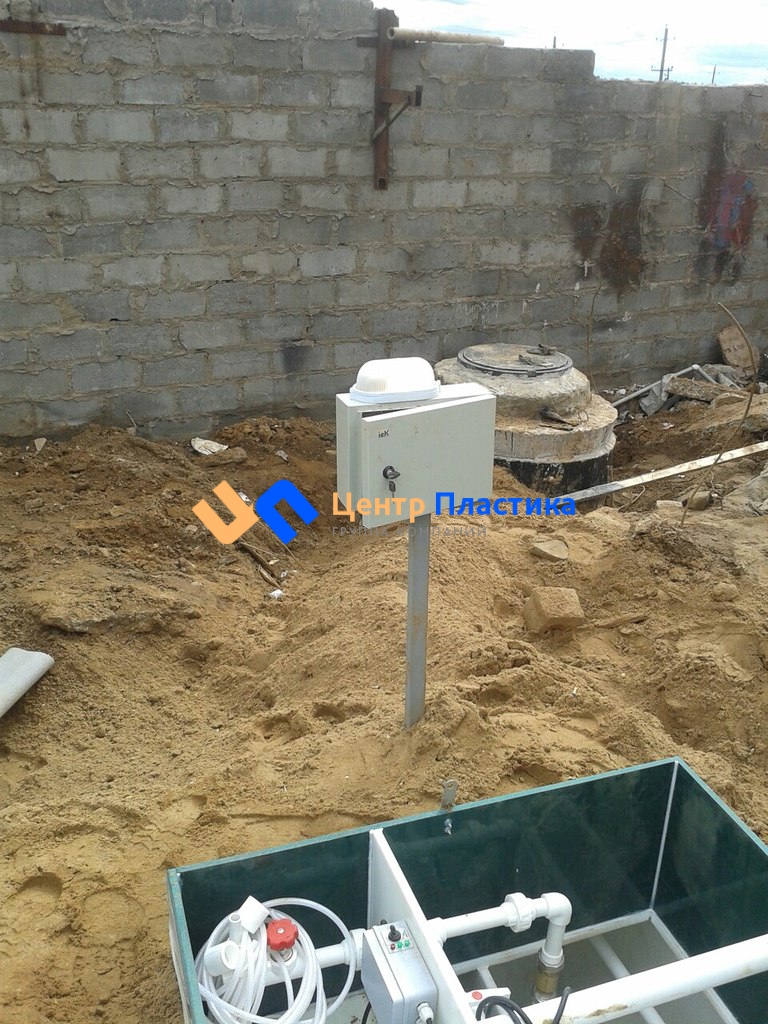

  9. Подключение электрического щита и аварийной сигнализации
  10. Пусконаладочные работы

Технические характеристики

ПараметрЗначение
Производительность20 м³/сут
Расчётное число пользователей100 чел.
Максимальный залповый сброс2 800 л
Степень очистки98%
Мощность компрессора600 Вт
КНСТехно-Пласт мини, Ø1200 мм, h=3500 мм
Насос КНСPedrollo MCm 10/50, 0,75 кВт
ВодоотведениеНа поверхность, НПВХ Ø160 мм

Результат

Система введена в эксплуатацию и обеспечивает очистку стоков до нормативных показателей, достаточных для сброса в водоём рыбохозяйственного назначения. Полный цикл работ - от подготовки котлована до пусконаладки - выполнен «под ключ».
