Подберите канализационную насосную станцию

Система автоматики КНС

Системы автоматики для канализационных насосных станций: шкафы управления, датчики уровня, поплавковые выключатели, блоки аварийной сигнализации. Защита насосов от сухого хода и перегрева.

Сортировка

По объёму (возрастание)

Материал

Полипропилен

Полиэтилен

Показать

Фильтр

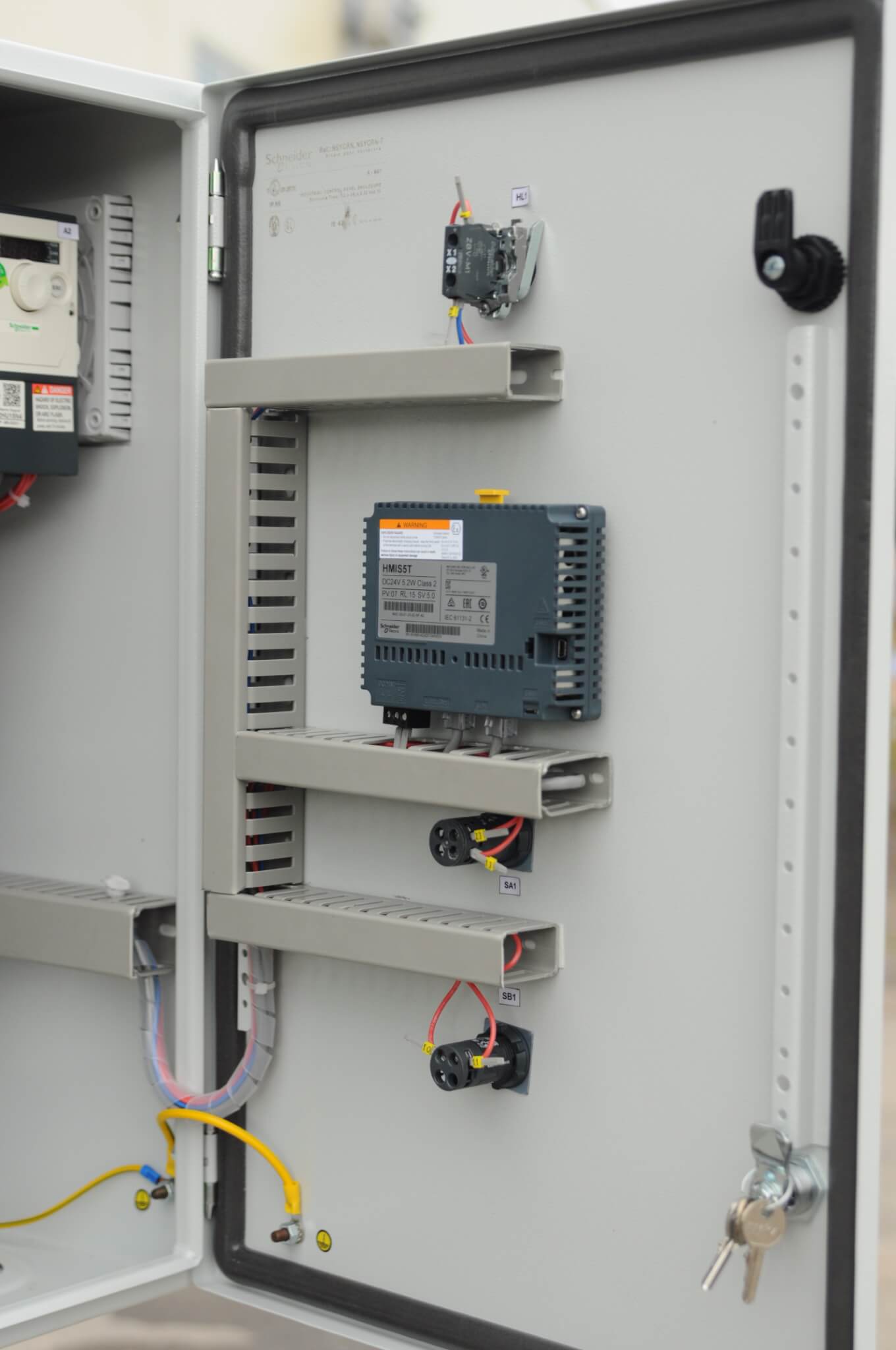

Шкаф управления КНС

Быстрый просмотр

Шкаф управления КНС

Изготовление: 10-20 рабочих дней

Шкафы управления КНС изготавливаются из полипропилена, обеспечивая устойчивость к коррозии и агрессивным средам. Конструкция включает контроллеры, устройства плавного пуска, автоматические выключатели и элементы индикации для эффективного...

Материал

Полипропилен

Инженерное описание

{"TEXT": "<h3>Инженерное обоснование</h3>\n<p>Шкаф управления канализационными насосами (ШУ КНС) является ключевым элементом автоматизации работы канализационных насосных станций, обеспечивая бесперебойное функционирование системы водоотведения. Он предназначен для автоматического поддержания заданного уровня сточных вод в приемном резервуаре КНС, защиты насосного оборудования от перегрузок и коротких замыканий, а также для сигнализации аварийных ситуаций. Использование ШУ КНС позволяет оптимизировать энергопотребление, продлить срок службы насосов и минимизировать необходимость постоянного присутствия обслуживающего персонала.</p>\n\n<h4>Конструктивные особенности</h4>\n<p>Конструкция ШУ КНС предусматривает размещение всех необходимых компонентов автоматики и силовой электроники в защищенном корпусе. Типовой шкаф включает в себя программируемый логический контроллер (ПЛК), устройства плавного пуска или частотные преобразователи для регулирования работы насосов, автоматические выключатели, реле защиты, контакторы, а также клеммные блоки для подключения внешних датчиков уровня (поплавковые, ультразвуковые) и исполнительных механизмов. Корпус шкафа изготавливается из материалов, обеспечивающих степень защиты не ниже IP54, что гарантирует надежную работу в условиях повышенной влажности и запыленности. Для удобства эксплуатации предусмотрены элементы индикации состояния системы и органы ручного управления. Возможность изготовления под заказ позволяет адаптировать конфигурацию шкафа под специфические требования объекта, включая количество насосов, их мощность, тип датчиков и требуемый функционал автоматизации.</p>\n\n<h4>Сравнение материалов</h4>\n<table class=\"engineer-compare\">\n<thead><tr><th>Параметр</th><th>Окрашенная сталь</th><th>Нержавеющая сталь</th><th>Усиленный пластик (поликарбонат/ABS)</th></tr></thead>\n<tbody>\n<tr><td>Коррозионная стойкость</td><td>Умеренная (зависит от качества покрытия)</td><td>Высокая</td><td>Высокая</td></tr>\n<tr><td>Механическая прочность</td><td>Высокая</td><td>Высокая</td><td>Умеренная</td></tr>\n<tr><td>Вес</td><td>Значительный</td><td>Значительный</td><td>Низкий</td></tr>\n<tr><td>Электрическая изоляция</td><td>Требует заземления</td><td>Требует заземления</td><td>Диэлектрик</td></tr>\n<tr><td>Устойчивость к УФ-излучению</td><td>Низкая</td><td>Высокая</td><td>Высокая (для УФ-стабилизированных)</td></tr>\n</tbody>\n</table>\n\n<h4>Условия эксплуатации</h4>\n<p>Шкаф управления КНС рассчитан на эксплуатацию в широком диапазоне температур окружающей среды, как правило, от -20°C до +40°C, с относительной влажностью воздуха до 80% при +25°C без конденсации. Степень защиты корпуса (IP) должна соответствовать условиям размещения, обеспечивая защиту от проникновения пыли и влаги. Оборудование должно быть установлено в местах, исключающих прямое воздействие агрессивных химических сред и сильных вибраций. Электромагнитная совместимость компонентов обеспечивает стабильную работу в условиях промышленных помех.</p>\n\n<h4>Нормативная база</h4>\n<ul>\n<li>ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично.</li>\n<li>ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP).</li>\n<li>ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004) Аппаратура распределения и управления низковольтная. Часть 1. Общие правила.</li>\n<li>ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний.</li>\n</ul>", "TYPE": "HTML"}

Характеристики

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

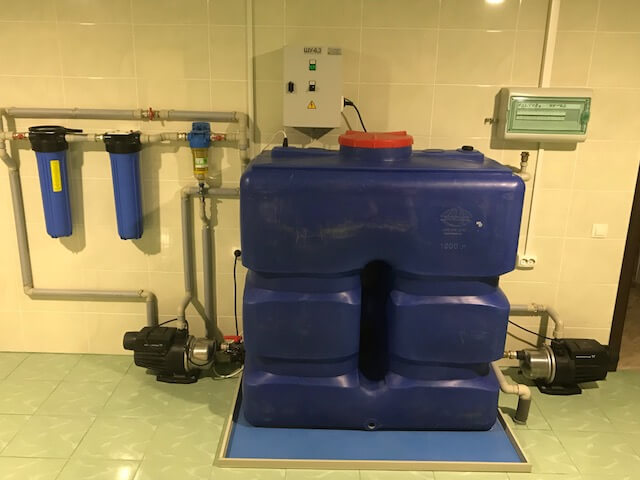

Насосная станция водоснабжения со шкафом управления

Быстрый просмотр

Насосная станция водоснабжения со шкафом управления

Изготовление: 7-15 рабочих дней

Использование пищевого полиэтилена для накопительной емкости обеспечивает безопасность хранения питьевой воды. Конструкция включает в себя насос, накопительную емкость, шкаф управления и датчики уровня, обеспечивая автоматизированную подачу воды....

Материал

Полиэтилен

Инженерное описание

{"TEXT": "<h3>Инженерное обоснование</h3>\n<p>Насосная станция водоснабжения со шкафом управления предназначена для обеспечения стабильного водоснабжения промышленных, сельскохозяйственных, коммунальных и иных объектов, требующих поддержания заданного давления или перекачки воды. Изделие решает задачи по автоматизации подачи воды, защите насосного оборудования и оптимизации энергопотребления в системах холодного водоснабжения.</p>\n\n<h4>Конструктивные особенности</h4>\n<p>Конструкция станции включает в себя насосные агрегаты, систему трубопроводов с запорной и регулирующей арматурой, а также интегрированный шкаф управления. В зависимости от исполнения, станция может быть размещена в пластиковом корпусе или на пластиковом основании, что обеспечивает высокую коррозионную стойкость к агрессивным средам и атмосферным воздействиям. Применение полимерных материалов для корпуса или основания позволяет снизить общую массу конструкции, упростить транспортировку и монтаж. Шкаф управления обеспечивает автоматическое поддержание заданных параметров давления и расхода, защиту насосов от сухого хода, перегрузок и коротких замыканий, а также возможность интеграции в общую систему диспетчеризации. Изготовление под заказ позволяет адаптировать конфигурацию станции, количество и тип насосов, а также объем и материал корпуса под конкретные требования объекта и условия эксплуатации.</p>\n\n<h4>Сравнение материалов</h4>\n<table class=\"engineer-compare\">\n<thead><tr><th>Параметр</th><th>Полиэтилен/Полипропилен</th><th>Бетон/Железобетон</th><th>Металл (сталь)</th></tr></thead>\n<tbody>\n<tr><td>Коррозионная стойкость</td><td>Высокая, устойчивость к большинству агрессивных сред, не подвержен электрохимической коррозии.</td><td>Средняя, подвержен разрушению при контакте с агрессивными средами, требует гидроизоляции.</td><td>Низкая, подвержен коррозии, требует антикоррозионной защиты и регулярного обслуживания.</td></tr>\n<tr><td>Масса конструкции / Монтаж</td><td>Низкая масса, простота транспортировки и монтажа, не требует тяжелой спецтехники.</td><td>Высокая масса, сложный и дорогостоящий монтаж с использованием подъемной техники.</td><td>Средняя масса, требует сварочных работ и спецтехники для монтажа крупных конструкций.</td></tr>\n<tr><td>Герметичность / Защита оборудования</td><td>Высокая герметичность благодаря гомогенным сварным швам, надежная защита от внешних воздействий.</td><td>Средняя, риск образования трещин и протечек, требует тщательной герметизации стыков.</td><td>Средняя, герметичность зависит от качества сварных швов и состояния уплотнений.</td></tr>\n<tr><td>Срок службы (расчетный)</td><td>До 50 лет при соблюдении условий эксплуатации, не требует капитального ремонта корпуса.</td><td>До 30-50 лет, но требует периодического обслуживания и ремонта гидроизоляции.</td><td>До 20-30 лет, требует регулярного антикоррозионного обслуживания и ремонта.</td></tr>\n<tr><td>Обслуживание</td><td>Минимальное обслуживание корпуса, легкий доступ к внутренним компонентам.</td><td>Требует периодической проверки на предмет трещин и повреждений гидроизоляции.</td><td>Требует регулярного контроля состояния антикоррозионного покрытия и его восстановления.</td></tr>\n</tbody>\n</table>\n\n<h4>Условия эксплуатации</h4>\n<p>Насосная станция предназначена для эксплуатации в широком диапазоне температур окружающей среды, как правило, от -40°C до +60°C для полиэтиленовых компонентов и от -20°C до +80°C для полипропиленовых, с учетом кратковременных пиковых нагрузок. Изделие обладает высокой химической стойкостью к перекачиваемой воде, включая воду с незначительными примесями, а также к атмосферным воздействиям. Допустимые нагрузки на корпус определяются его конструкцией и толщиной стенки, обеспечивая устойчивость к внешнему давлению грунта (при подземном исполнении) или ветровым нагрузкам (при наземном). Эксплуатация должна осуществляться в соответствии с проектной документацией и рекомендациями производителя.</p>\n\n<h4>Нормативная база</h4>\n<ul>\n<li>ГОСТ Р 56166-2014 Станции насосные. Общие технические требования</li>\n<li>СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения</li>\n<li>ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды</li>\n<li>Правила устройства электроустановок (ПУЭ)</li>\n</ul>", "TYPE": "HTML"}

Характеристики

Запросить цену

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Вопросы и ответы

Какие типы КНС вы изготавливаете?

Производим бытовые, промышленные, дренажные и ливневые КНС из полипропилена и стеклопластика. Объём от 1 до 100 м³, глубина заложения до 12 м. Комплектуем погружными насосами по проекту заказчика.

Сколько стоит КНС под ключ?

Стоимость зависит от производительности, глубины заложения и комплектации. Бытовая КНС на 1-5 л/с — от 180 000 руб. Промышленная на 50+ л/с — от 900 000 руб. Используйте наш онлайн-калькулятор КНС для предварительного расчёта по СП 32.13330.

Какой срок изготовления КНС?

Типовые бытовые КНС — 10-14 рабочих дней. Промышленные КНС по индивидуальному проекту — 20-30 рабочих дней. Срок включает проектирование, изготовление корпуса, монтаж оборудования и заводские испытания.

Из какого материала лучше КНС — полипропилен или стеклопластик?

Полипропилен (PP) — для бытовых и хозяйственных стоков, рабочая температура до +80°C, проще в ремонте. Стеклопластик (GRP) — для агрессивных промышленных стоков, выше жёсткость корпуса, не требует рёбер жёсткости. Проверьте совместимость в нашем справочнике химстойкости.

Нужен ли типовой проект для установки КНС?

Для промышленных КНС проект обязателен по СП 32.13330. Мы предоставляем полный комплект документации: паспорт изделия, инструкция по монтажу, схема обвязки, расчёт пригрузочной плиты. Для бытовых КНС достаточно монтажной схемы, которая входит в комплект поставки.

Приложите свое техническое задание и мы назовем точную стоимость и сроки поставки
