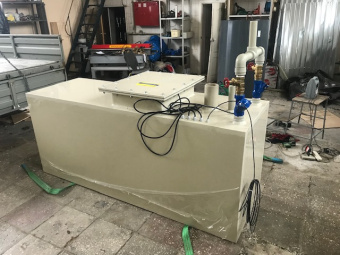

Полипропиленовая мини КНС 2300х1000х1200 на базе насосов Педролло

Инженерное обоснование

Полипропиленовая мини-КНС вытянутой прямоугольной формы 2300x1000x1200 мм спроектирована для объектов с линейно распределёнными точками водоотведения — производственных цехов, складских комплексов, блочных жилых модулей. Удлинённый корпус позволяет принимать стоки от нескольких подводящих трубопроводов, расположенных вдоль одной оси. Два насоса Педролло работают в дублирующем режиме, исключая остановку водоотведения при отказе одного агрегата.

Конструктивные особенности

Корпус сварен из листового полипропилена толщиной 10–12 мм. Удлинённая форма 2300 мм по длине при ширине 1000 мм и высоте 1200 мм допускает подключение до четырёх подводящих патрубков на длинных стенках. Рёбра жёсткости усилены на длинных стенках с шагом 180–200 мм для компенсации изгибающих моментов. Насосы Педролло разнесены по длине камеры, что снижает гидравлическое взаимодействие при одновременной работе. Днище усилено дополнительным слоем полипропилена в зоне установки насосов.

Сравнение материалов

Условия эксплуатации

Станция монтируется подземно на песчано-гравийное основание толщиной от 150 мм. Обратная засыпка — песко-цементной смесью с послойным уплотнением. Температура перекачиваемых стоков — от +1 до +40 °C. Высота корпуса 1200 мм рассчитана на заглублением подводящих труб до 0,8–1,0 м от поверхности.

Нормативная база

Проектное решение соответствует СП 32.13330.2018 и СанПиН 2.1.3684-21. Изготовлено по ТУ производителя «Техно-Пласт». Возможно изготовление по индивидуальным размерам и параметрам.
