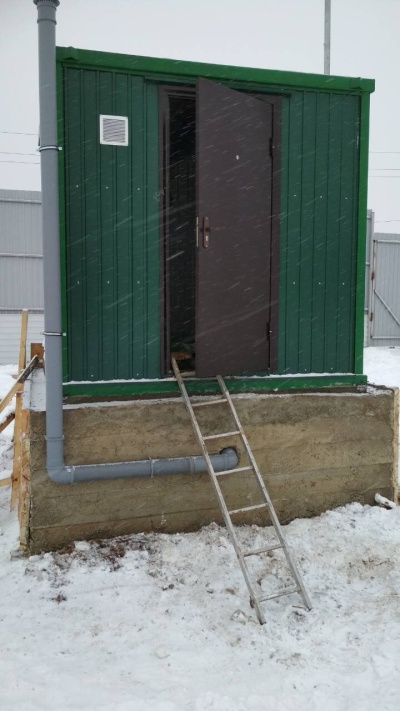

Павильон для КНС 2500х2500х2500

Инженерное обоснование

Павильон для КНС предназначен для размещения, защиты и обеспечения стабильных условий эксплуатации технологического оборудования канализационных насосных станций. Его применение позволяет предотвратить воздействие неблагоприятных внешних факторов, обеспечить безопасность персонала и продлить расчётный срок службы оборудования.

Конструктивные особенности

Представленный павильон имеет габаритные размеры 2500х2500х2500 мм, что обеспечивает достаточное внутреннее пространство для размещения типового оборудования КНС и проведения регламентных работ. Основой конструкции является сварной каркас из стальной профильной трубы, обработанный антикоррозийным покрытием для повышения стойкости к агрессивным средам и атмосферным осадкам. Стены и крыша павильона выполнены из утеплённых панелей, что обеспечивает поддержание необходимого температурного режима внутри, предотвращая замерзание оборудования в холодное время года и перегрев в жаркое. Модульная конструкция обеспечивает высокую скорость монтажа на объекте. Для обеспечения доступа к оборудованию предусматриваются технологические двери и вентиляционные отверстия. Производство осуществляется под заказ, что позволяет адаптировать размеры и внутреннюю компоновку павильона под индивидуальные требования проекта.

Сравнение материалов

Параметр	Сборный павильон (сталь/утеплённые панели)	Бетон/Железобетон (капитальное строение)	Металл (неутеплённый)
Скорость монтажа	Высокая, сборка готовых модулей на месте	Низкая, требует полного цикла строительных работ	Высокая, но требует дополнительной изоляции
Теплоизоляция	Высокая, за счёт утеплённых стеновых и кровельных панелей	Средняя, требует дополнительного утепления	Низкая, без дополнительной изоляции неэффективен
Коррозионная стойкость	Высокая (сталь с антикоррозийным покрытием)	Высокая (при соблюдении технологий)	Средняя (требует регулярной обработки)
Мобильность/Демонтаж	Высокая, возможность переноса на другой объект	Низкая, капитальное сооружение	Высокая, но с ограничениями по повторному использованию
Защита оборудования	Эффективная от внешних факторов и перепадов температур	Эффективная, но требует дополнительного климат-контроля	Низкая, только от осадков и вандализма

Условия эксплуатации

Павильон рассчитан на эксплуатацию в широком диапазоне климатических условий. Температурный диапазон эксплуатации составляет от -60°C до +40°C при условии поддержания необходимого внутреннего микроклимата с помощью систем отопления и вентиляции, интегрированных в павильон. Конструкция обеспечивает защиту размещённого оборудования от атмосферных осадков, ультрафиолетового излучения, пыли и несанкционированного доступа. Расчётный срок эксплуатации каркаса и обшивки составляет до 30 лет при соблюдении условий эксплуатации и регулярного технического обслуживания.

Нормативная база

• ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия
• СП 32.13330.2018 Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85
• СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003
• ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
