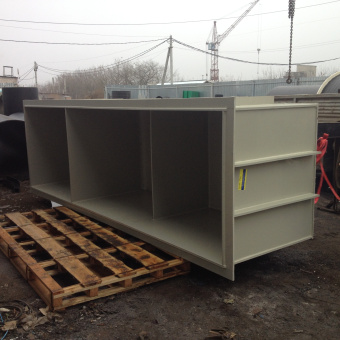

Полипропиленовая гальваническая ванна на 10,5 м³ 5000х1500х1400 с перегородками

Инженерное обоснование

Полипропиленовая гальваническая ванна объёмом 10,5 м³ с габаритами 5000х1500х1400 мм — крупноформатное решение для промышленных гальванических линий высокой производительности. Внутренние перегородки позволяют организовать многостадийный технологический процесс в одном корпусе: последовательное травление, активацию и нанесение покрытия без перемещения деталей между отдельными ваннами.

Конструктивные особенности

Корпус изготовлен из листового полипропилена повышенной толщины (от 12 мм) методом экструзионной сварки. При длине 5000 мм и глубине 1400 мм конструкция усилена развитой системой наружных рёбер жёсткости и промежуточными стяжками для компенсации значительного гидростатического давления (объём электролита до 10,5 тонн). Перегородки вварены экструзионным швом, разделяя внутреннее пространство на технологические зоны заданного объёма. Ширина 1500 мм обеспечивает размещение нескольких рядов подвесок и обработку крупногабаритных деталей. Верхний усиленный фланец рассчитан на установку механизированных транспортных систем.

Сравнение материалов

Условия эксплуатации

Рабочая температура — от +5 до +80 °C. При таком объёме критична термостабильность: низкая теплопроводность полипропилена сокращает затраты на подогрев электролита и стабилизирует температурный режим процесса. Материал стоек к полному спектру гальванических растворов. Перегородки обеспечивают гидравлическое разделение зон и препятствуют перемешиванию электролитов различного состава при каскадных процессах.

Нормативная база

Химическая стойкость полипропилена подтверждена по ГОСТ 12020-72. Конструкция изготовлена по ТУ производителя с расчётом прочности для крупногабаритных ёмкостей. Возможно изготовление по индивидуальным размерам для встраивания в существующую гальваническую линию.
