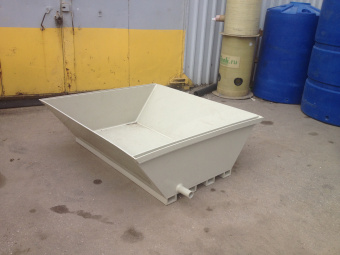

Самонесущая полипропиленовая гальваническая ванна 1820х1650х520
| Высота (мм) | 520 |
| Длина (мм) | 1820 |
| Ширина (мм) | 1650 |
| Материал | полипропилен Проверить стойкость к вашей химии |
Задать вопрос
- Описание
- Технические характеристики
- Как заказать
-
Описание
Инженерное обоснование
Самонесущая полипропиленовая гальваническая ванна 1820х1650х520 мм рассчитана на гальванические операции с неглубоким погружением — обезжиривание, пассивацию, фосфатирование плоских и листовых деталей. Широкое зеркало электролита (1820х1650 мм) при сравнительно небольшой глубине 520 мм обеспечивает обработку крупногабаритных плоскостных заготовок без их вертикального подвешивания.
Конструктивные особенности
Корпус выполнен из листового полипропилена экструзионной сваркой. Самонесущая конструкция с развитой системой наружных рёбер жёсткости обеспечивает устойчивость без внешнего металлического каркаса. Большая площадь дна (свыше 3 м²) потребовала усиления донной части дополнительными рёбрами для предотвращения прогиба под массой электролита. Патрубок обеспечивает подключение к системе слива и циркуляции раствора. Небольшая глубина 520 мм минимизирует расход электролита — при полном заполнении объём составляет около 1,56 м³.
Сравнение материалов
Параметр Полипропилен Нержавеющая сталь Футерованный металл Химстойкость к обезжиривающим и фосфатирующим растворам Высокая Удовлетворительная (щелочные растворы) Зависит от типа футеровки Прочность при большой площади дна Рёбра жёсткости, расчётная толщина Высокая собственная жёсткость Высокая, но тяжёлая конструкция Теплопроводность, Вт/(м·К) 0,22 — стабильность температуры раствора 15 — быстрое остывание 10–15 Масса при площади 1820х1650 40–65 кг 300–450 кг 400–550 кг Доработка (врезка патрубков, перелив) Экструзионная сварка TIG-сварка, пассивация Нарушение футеровки Условия эксплуатации
Рабочая температура — от +5 до +80 °C. Ванна рассчитана на работу с щелочными обезжиривающими растворами, фосфатирующими составами на основе ортофосфорной кислоты, пассивирующими растворами на основе хроматов и бесхроматных составов. Низкая теплопроводность полипропилена обеспечивает стабильный температурный режим при подогреве электролита, что критично для равномерности фосфатных и пассивационных плёнок.
Нормативная база
Химическая стойкость полипропилена подтверждена по ГОСТ 12020-72. Изделие изготавливается по ТУ производителя с контролем качества сварных швов. Возможно изготовление по индивидуальным размерам для встраивания в существующую гальваническую линию.
Описание
Корпус усилен внешними ребрами жесткости для обеспечения высокой прочности и устойчивости к нагрузкам.
Ванна оснащена патрубком для удобного подключения к системе слива и подачи жидкости.
Изделие выполнено из полипропилена, устойчивого к воздействию химических веществ и коррозии, что обеспечивает долгий срок службы.
Частые вопросы
Каким образом обеспечивается герметичность ванны?Герметичность ванны обеспечивается применением технологии экструзионной сварки, которая создает прочные и надежные швы, устойчивые к протечкам.
Какие габариты ванны?Габариты ванны составляют 1820х1650х520 мм, что позволяет использовать ее для широкого спектра задач.
Какого цвета материал ванны?Изделие выполнено из серого полипропилена, который не выцветает и сохраняет свой первоначальный вид на протяжении всего срока эксплуатации.
-
Характеристики
Высота (мм) 520 Длина (мм) 1820 Ширина (мм) 1650 Материал полипропилен Как заказатьНужен точный расчёт? Воспользуйтесь инженерным калькулятором
