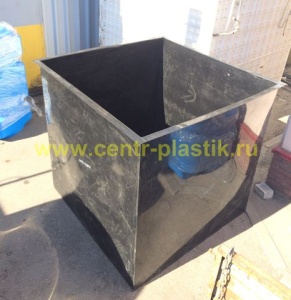

Полиэтиленовая вставка 4940х740х1020 в металлическую ванну травления

Инженерное обоснование

Полиэтиленовая вставка 4940х740х1020 мм предназначена для защиты металлической ванны травления от разрушения кислотными растворами. Длина 4940 мм соответствует протяжённым ваннам непрерывного травления металлопроката, проволоки и труб. Применение полиэтилена вместо полипропилена обусловлено повышенной стойкостью PE к растворам плавиковой и соляной кислот при пониженных температурах.

Конструктивные особенности

Корпус изготовлен из листового полиэтилена высокой плотности (PE-HD) методом экструзионной сварки. Фланцы по верхнему периметру обеспечивают опирание на кромку металлической ванны и герметизацию зазора. При длине почти 5 метров конструкция рассчитана на значительные температурные деформации — предусмотрены компенсационные зазоры между вставкой и металлическим корпусом. Ширина 740 мм и глубина 1020 мм соответствуют типоразмерам промышленных ванн травления. Чёрный цвет полиэтилена обеспечивает УФ-стабильность при эксплуатации в цехах с естественным освещением.

Сравнение материалов

Условия эксплуатации

Рабочая температура — от -40 до +60 °C. Полиэтилен высокой плотности устойчив к травильным растворам на основе соляной, серной и плавиковой кислот. В отличие от полипропилена, PE-HD сохраняет пластичность при отрицательных температурах, что допускает эксплуатацию в неотапливаемых цехах. Вставка защищает металлический каркас от коррозии и механического износа частицами окалины.

Нормативная база

Химическая стойкость полиэтилена определена по ГОСТ 12020-72. Изделие выпускается по ТУ производителя с контролем сварных швов. Возможно изготовление по индивидуальным размерам для встраивания в существующую гальваническую линию.
