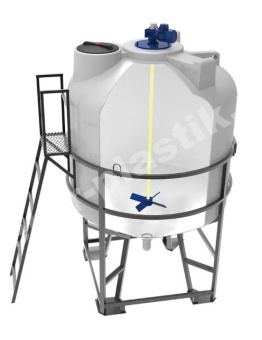

Емкость ЦКТ 5000 с лопастной мешалкой
| Объем (л) | 5000 |
| Материал | Полипропилен Проверить стойкость к вашей химии |
Задать вопрос
- Описание
- Технические характеристики
- Как заказать
-
Описание
Инженерное обоснование
Емкость ЦКТ 5000 с лопастной мешалкой представляет собой технологическое оборудование, предназначенное для эффективного смешивания, гомогенизации и хранения жидких и вязких сред в условиях промышленных производств. Данное изделие решает задачи, связанные с необходимостью поддержания однородности продукта, проведения химических реакций или биологических процессов, а также обеспечения полного слива содержимого без остатка, что критично для химической, пищевой, фармацевтической и биотехнологической отраслей.
Конструктивные особенности
Конструкция емкости ЦКТ (цилиндро-конический танк) объемом 5000 литров включает в себя вертикальный цилиндрический корпус и коническое дно. Такая геометрия обеспечивает оптимальные условия для перемешивания и способствует полному опорожнению емкости под действием силы тяжести, минимизируя потери продукта и упрощая процесс очистки. Изготовление из полимерных материалов (полиэтилен или полипропилен) обеспечивает высокую химическую стойкость к широкому спектру агрессивных сред, а также биологическую инертность, что важно для пищевой и фармацевтической промышленности. Лопастная мешалка, интегрированная в конструкцию, предназначена для создания эффективного потока и равномерного распределения компонентов по всему объему емкости. Тип и мощность мешалки подбираются индивидуально в зависимости от вязкости среды и требуемой интенсивности перемешивания. Возможно изготовление емкости по индивидуальным размерам и техническим требованиям заказчика, с учетом специфики производственного процесса и монтажной площадки, а также с интеграцией дополнительного оборудования (датчики уровня, температуры, моющие головки, люки обслуживания).
Сравнение материалов
Параметр Полиэтилен/Полипропилен Бетон/Железобетон Металл (сталь) Коррозионная стойкость Высокая стойкость к большинству кислот, щелочей, солей. Не подвержен электрохимической коррозии. Низкая стойкость к агрессивным средам без специальной футеровки. Подвержен разрушению под воздействием кислот. Подвержен коррозии, особенно в агрессивных средах. Требует защитных покрытий или использования нержавеющей стали. Гигиеничность поверхности и очистка Гладкая, непористая поверхность препятствует адгезии микроорганизмов. Легко моется, подходит для CIP-систем. Пористая структура затрудняет очистку, способствует развитию микрофлоры. Непригоден для высоких гигиенических требований. Поверхность может быть гладкой, но требует тщательной обработки сварных швов. Риск коррозии затрудняет очистку. Вес и монтаж Относительно легкий вес, упрощает транспортировку и монтаж. Не требует массивного фундамента. Значительный вес, требует мощного фундамента и специализированной техники для монтажа. Длительный срок строительства. Средний вес, требует подъемной техники. Монтаж связан со сварочными работами. Химическая инертность Не вступает в реакцию с большинством хранимых сред, не изменяет их состав и свойства. Может выделять компоненты в среду, изменять pH. Непригоден для чувствительных продуктов. Может вызывать ионное загрязнение или катализировать реакции, особенно для пищевых и фармацевтических продуктов. Расчетный срок эксплуатации До 50 лет при соблюдении условий эксплуатации и отсутствии механических повреждений. До 50-100 лет, но подвержен разрушению от химической агрессии и циклов замораживания/оттаивания. До 20-30 лет для углеродистой стали, до 50 лет для нержавеющей стали при регулярном обслуживании. Условия эксплуатации
Емкости ЦКТ из полимерных материалов рассчитаны на эксплуатацию в широком диапазоне температур, как правило, от -30°C до +80°C, в зависимости от марки используемого полимера и концентрации хранимой среды. Изделие обладает высокой химической стойкостью к большинству кислот, щелочей, солей и органических растворителей, что позволяет использовать его для хранения и обработки агрессивных сред. Допустимые механические нагрузки определяются толщиной стенки и конструкцией ребер жесткости, рассчитываются индивидуально для каждого проекта. Эксплуатация должна осуществляться при атмосферном давлении или под небольшим избыточным/вакуумным давлением, если конструкция предусматривает соответствующие усиления и арматуру. Для продления расчетного срока эксплуатации необходимо соблюдать температурный режим, избегать механических повреждений и воздействия ультрафиолетового излучения без соответствующей защиты.
Нормативная база
- ГОСТ 31438-2012 «Емкости из полимерных материалов. Общие технические условия»
- ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности»
- СП 2.1.3678-20 «Санитарно-эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг»
Емкость ЦКТ 5000 с лопастной мешалкой представляет собой специализированное оборудование для смешивания и хранения жидкостей в химической, пищевой и фармацевтической промышленности.
Конструкция емкости включает в себя цилиндрический корпус с коническим дном, обеспечивающим полный слив жидкости без остатка. Внутри емкости установлена лопастная мешалка, предназначенная для перемешивания жидкостей различной вязкости. Мешалка приводится в движение электродвигателем, установленным на крышке емкости. Для обеспечения устойчивости и удобства транспортировки емкость помещена в обрешетку.
Основным материалом изготовления емкости является полипропилен, обеспечивающий химическую стойкость и долговечность. Вал и рабочее колесо мешалки изготовлены из композитного материала (полиэфирная или эпоксидная смола, армированная стекловолокном), что повышает устойчивость к абразивному износу и химически агрессивным средам. Композитный материал обладает высокой механической прочностью и устойчивостью к коррозии.
Эксплуатация емкости предполагает работу с жидкостями с максимальной плотностью 1,3 г/см3 и динамической вязкостью до 0,05 Ра/сек. Лопастная мешалка обеспечивает эффективное перемешивание, предотвращая расслоение жидкостей и обеспечивая равномерное распределение компонентов. Емкость предназначена для работы в условиях умеренных температур и давлений.
Комплектация включает в себя емкость ЦКТ 5000, лопастную мешалку с электродвигателем, установленную на крышке, и обрешетку. Мешалка подобрана с учетом габаритов и конструктивных особенностей емкости, что обеспечивает оптимальную производительность смешивания. Дополнительные опции могут включать датчики уровня, системы автоматизации и другие компоненты, необходимые для конкретных технологических процессов.Частые вопросы
Какова мощность двигателя лопастной мешалки, установленной на емкости ЦКТ 5000?Мощность двигателя составляет 0,55 кВт.
Какова частота вращения вала лопастной мешалки?Частота вращения вала составляет 56 об/мин.
Каков диаметр рабочего колеса лопастной мешалки?Диаметр рабочего колеса составляет 500 мм.
-
Характеристики
Объем (л) 5000 Материал Полипропилен Как заказатьНужен точный расчёт? Воспользуйтесь инженерным калькулятором
