Пусконаладка КНС: программа ПНР, испытания, ввод в эксплуатацию

Проблема

Пусконаладочные работы (ПНР) — обязательный этап ввода КНС в эксплуатацию. Без ПНР нельзя подписать акт ввода, получить разрешение на эксплуатацию и начать принимать стоки. Ошибки при ПНР приводят к аварийным отключениям, затоплениям и штрафам надзорных органов.

Подготовка к пусконаладке

• Проверка монтажа. Визуальный осмотр: целостность корпуса, правильность установки насосов на направляющих, затяжка фланцевых соединений, состояние кабельных вводов
• Проверка электрики. Сопротивление изоляции кабелей (мегаомметром, норма > 0,5 МОм), заземление корпуса (не более 4 Ом), правильность подключения фаз
• Заполнение водой. КНС заполняется чистой водой до рабочего уровня. Выдержка 24 часа — контроль герметичности корпуса и всех соединений

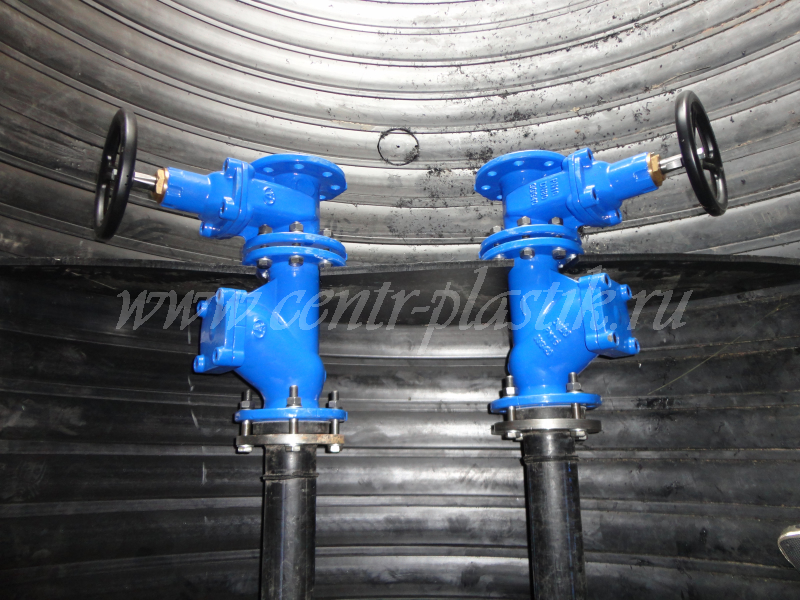

• Проверка задвижек. Полное открытие/закрытие запорной арматуры, проверка обратных клапанов

Испытания оборудования

• Пробный пуск насосов. Кратковременное включение (5–10 сек) для проверки направления вращения. При неправильном — переключение двух фаз
• Работа на воде. Каждый насос работает 2 часа непрерывно. Контролируются: ток (не выше номинального), вибрация (не более 4,5 мм/с), температура подшипников (не выше 70°C), производительность и напор
• Проверка производительности. Измерение расхода ультразвуковым расходомером или по объёму/времени. Фактическая производительность должна быть в пределах ±10% от проектной
• Испытание напорного трубопровода. Гидравлическое испытание давлением 1,25 × P_рабочее в течение 10 минут. Падение давления — не более 0,02 МПа

Настройка автоматики

• Уровни включения/отключения. Настройка поплавковых или ультразвуковых датчиков: аварийный нижний → отключение насоса (защита от сухого хода); рабочий нижний → отключение; рабочий верхний → включение; аварийный верхний → включение резервного + сигнал аварии
• Чередование насосов. Настройка автоматического чередования рабочего и резервного насоса (по времени наработки или по циклам включения)

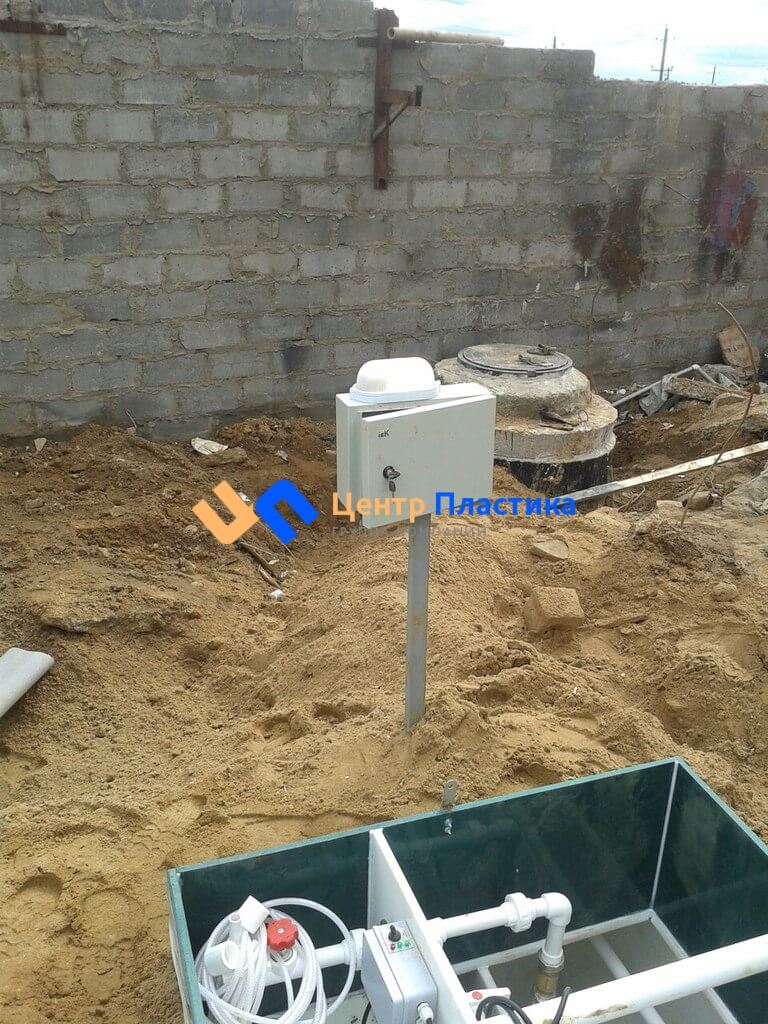

• Аварийная сигнализация. Проверка срабатывания: звуковой сирены, световой индикации, SMS-оповещения (GSM-модем), передачи на диспетчерский пульт
• Частотное регулирование. Настройка ЧРП: разгон/торможение 5–15 сек, минимальная частота 25 Гц, защита от перегрузки и короткого замыкания

Комплексное опробование

• Продолжительность. 72 часа непрерывной работы в автоматическом режиме
• Условия. Реальные стоки (или имитация расхода от пожарного гидранта). Все насосы должны отработать не менее 24 часов каждый
• Контроль. Ведение журнала: время включения/отключения, уровни, токи, аварийные ситуации. Все параметры должны соответствовать проектным
• Критерии успешности. Нет протечек, все насосы работают в расчётном режиме, автоматика корректно переключает насосы, аварийная сигнализация срабатывает

Документация ПНР

• Программа ПНР. Составляется до начала работ. Содержит: перечень оборудования, последовательность испытаний, критерии приёмки, ответственные лица
• Акт пусконаладочных работ. Подписывается заказчиком, подрядчиком и представителем эксплуатирующей организации
• Протоколы испытаний. Отдельно на каждый насос, на шкаф управления, на трубопровод
• Паспорт КНС. Заводской паспорт + результаты ПНР = эксплуатационная документация
• Инструкция по эксплуатации. Режимы работы, регламент обслуживания, действия при аварии

Нормативная база

• СП 73.13330.2016 — Внутренние санитарно-технические системы зданий (раздел ПНР)
• СП 32.13330.2018 — Канализация. Наружные сети и сооружения
• ГОСТ Р 58964-2020 — Насосные станции канализационные
• ПУЭ 7-е изд. — Правила устройства электроустановок
• РД 11-02-2006 — Требования к составу и порядку ведения исполнительной документации
