Когда нужна ливневая канализация
Ливневая канализация отводит дождевые и талые воды с территории. Без неё вода скапливается в низинах, подтапливает фундаменты, размывает грунт, разрушает дороги. По СП 32.13330.2018, все территории площадью более 0,5 га с твёрдым покрытием должны оборудоваться организованным водоотводом.
- Заниженная производительность. При интенсивном ливне (q₂₀ = 80–120 л/с·га) система не справляется — подтопление парковок, дворов, подвалов
- Нет очистки. Сброс неочищенных стоков в водоём — штраф от 50 000 руб. по КоАП 8.13 + плата за НВОС
- Заиливание. Без пескоуловителя трубы забиваются за 1–2 сезона
- Неправильный уклон. При уклоне <0,005 вода застаивается. При >0,03 — эрозия стенок трубы
Расчёт расхода по СП 32.13330.2018
Расход ливневых стоков определяется методом предельных интенсивностей:
Q = q₂₀ · ψ · F · K
- q₂₀ — интенсивность дождя продолжительностью 20 мин (л/с·га). Москва: 80, Краснодар: 120, Новосибирск: 70
- ψ — коэффициент стока. Асфальт: 0,95. Щебень: 0,4. Газон: 0,1. Кровля: 0,95
- F — площадь водосбора (га)
- K — коэффициент вероятности превышения расчётной интенсивности (P = 0,33–20 лет)
Пример: парковка 2000 м² (0,2 га), Москва, асфальт: Q = 80 × 0,95 × 0,2 × 1,0 = 15,2 л/с. Минимальный диаметр трубопровода при уклоне 0,01 — DN200.

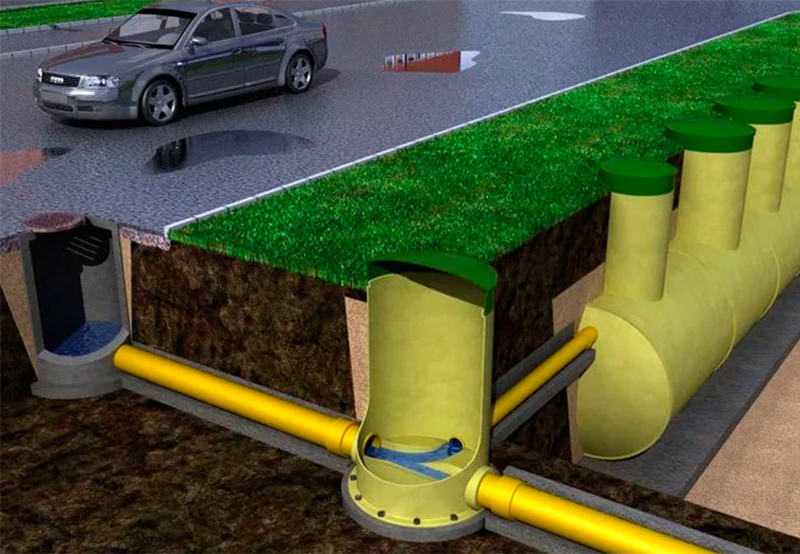

Состав ливневой канализации
- Дождеприёмники. Устанавливаются в пониженных точках. Шаг — не более 50 м на проезжей части
- Трубопровод. DN150–DN1000 (ПВХ, ПП, ПЭ). Минимальный уклон: DN150 — 0,008; DN200 — 0,005; DN300 — 0,003
- Смотровые колодцы. На поворотах, перепадах, через каждые 50 м на прямых участках
- Очистные сооружения. Пескоуловитель → маслобензоотделитель → сорбционный фильтр. Обязательны при сбросе в водоём
- Накопительная ёмкость (опционально). Для сглаживания пикового расхода
Очистные сооружения ливневых стоков
По СанПиН 2.1.5.980-00, сброс ливневых вод в водоёмы допускается только после очистки до ПДК:
| Показатель | До очистки | ПДК на сброс |
|---|---|---|
| Взвешенные вещества | 500–2000 мг/л | ≤10 мг/л |
| Нефтепродукты | 10–50 мг/л | ≤0,3 мг/л |
| БПК₅ | 20–60 мг/л | ≤4 мг/л |

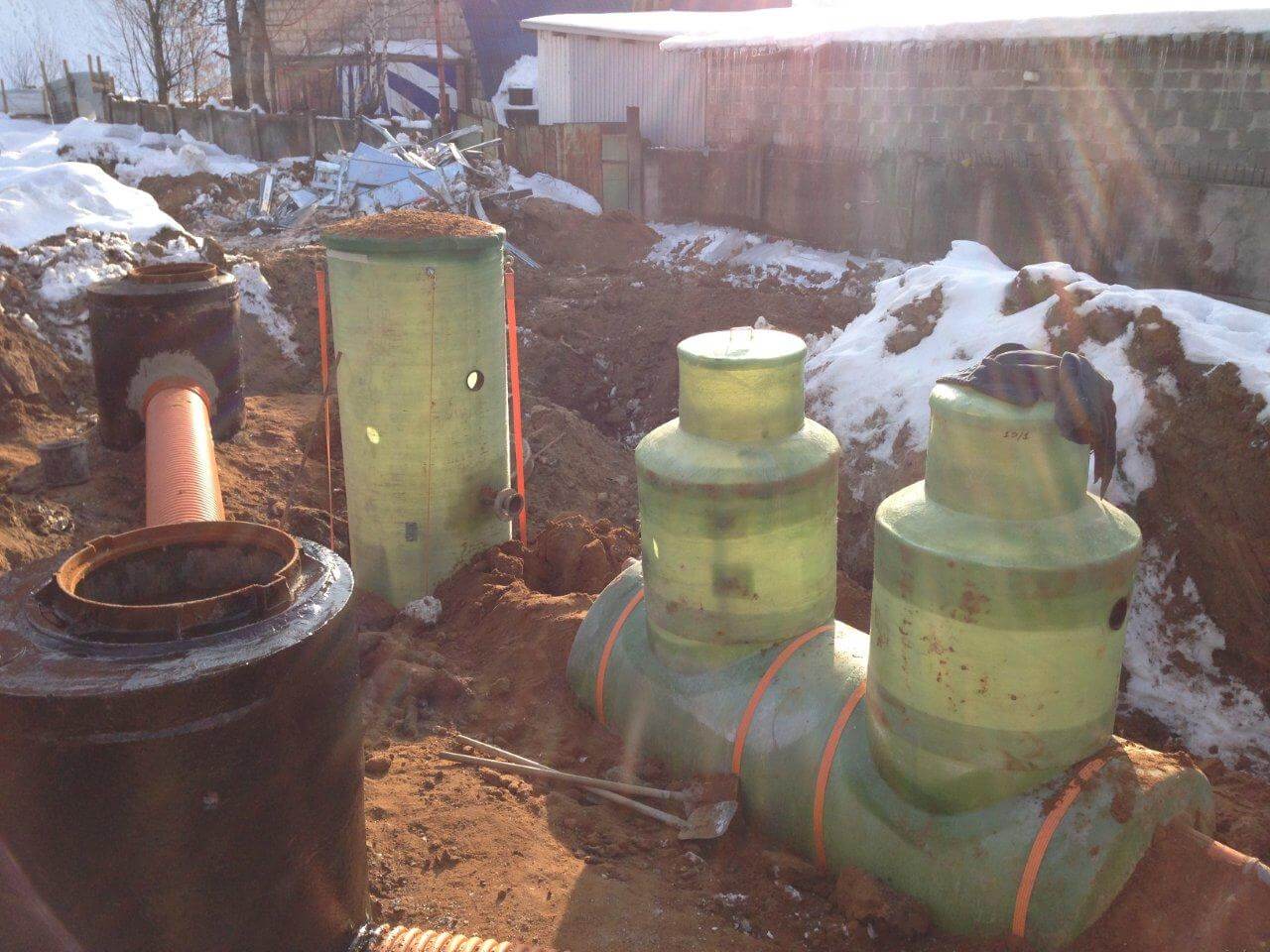

Стандартная схема: пескоуловитель (удаление частиц >0,1 мм) → маслобензоотделитель (коалесцентный фильтр) → сорбционный фильтр (активированный уголь). Всё оборудование можно разместить в едином корпусе из полипропилена.
Типичные ошибки проектирования
- Расчёт по средней, а не пиковой интенсивности. Среднегодовые осадки не имеют отношения к ливневому расходу. Считать нужно по q₂₀ с учётом P
- Не учтён коэффициент стока. При реконструкции (замена газона на парковку) расход увеличивается в 5–10 раз
- Очистные подобраны по среднему расходу. При ливне часть стоков проходит транзитом без очистки
- Нет аварийного перелива. При расходе выше расчётного система должна безопасно сбросить излишек
Частые вопросы
Нужно ли разрешение на ливневую канализацию?
Для частного дома — нет, достаточно соблюдать СП 32.13330. Для коммерческих объектов — проект проходит экспертизу, требуется разрешение на сброс (Водный кодекс, ст. 44).
Можно ли объединить ливневую и бытовую канализацию?
Категорически нет (СП 32.13330, п. 4.1.3). Пиковый расход ливневки в 10–100 раз превышает бытовой.
Какой материал труб лучше?
ПП или ПВХ для DN150–DN500. Лёгкие, химстойкие, гладкая стенка (шероховатость 0,01 vs 0,013 у бетона). Для DN600+ — стеклопластик или железобетон.
