Расчёт грузоподъёмности понтона: формулы, типы модулей, якорение

Расчёт грузоподъёмности понтона по закону Архимеда: формулы, запас плавучести, типы модулей, соединение и якорение. Пример расчёта для пешеходного причала.

Когда понтон тонет

Плавучий причал или площадка из понтонов должна выдерживать расчётную нагрузку с запасом. Если понтон подобран неправильно — палуба уходит под воду при заходе людей, конструкцию раскачивает, крепления ломаются.

Не учтён запас плавучести. Понтон загружен на 100% — малейшая волна заливает палубу
Неправильное соединение модулей. Жёсткое соединение на волне ломается, шарнирное без ограничителя — модули разъезжаются
Нет якорения. Понтон сносит ветром и течением
Неподходящий материал. Стальные ржавеют, бетонные тяжёлые, пенопластовые крошатся и загрязняют водоём

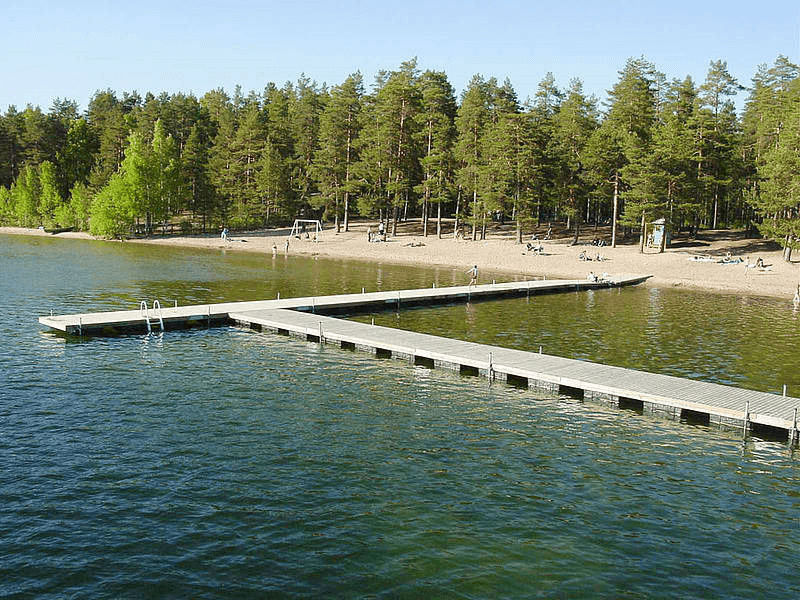

Пирс из пластиковых понтонных модулей — Пирс из модульных пластиковых понтонов — собирается за несколько часов без сварки

Расчёт грузоподъёмности

Грузоподъёмность понтона определяется законом Архимеда:

F = ρ · g · V

Полная грузоподъёмность = объём понтона (м³) × 1000 кг/м³ − собственная масса
Рабочая грузоподъёмность = полная × 0,5 (запас 50% — понтон погружён наполовину)
Допустимая нагрузка на палубу: пешеходная — 200 кг/м², автотранспорт — 500–1000 кг/м²

Пример: модуль 500×500×400 мм. Объём = 0,1 м³. Полная грузоподъёмность = 100 − 7 кг (масса) = 93 кг. Рабочая = 46 кг. Для причала 6×2 м (24 м²) при нагрузке 200 кг/м² нужно: 24 × 200 / 46 = 105 модулей.

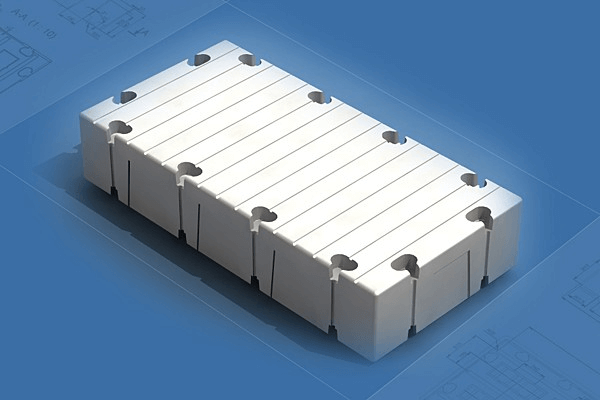

Пластиковый понтонный модуль 500x500x400 мм — Понтонный модуль из PE-HD: 500×500×400 мм, масса 7 кг, грузоподъёмность 93 кг

Типы пластиковых понтонов

Модульные (наборные). Блоки 500×500 мм, соединяются штырями. Любая конфигурация. Материал — PE-HD (ротоформование)
Трубные. Сваренные из листового ПЭ/ПП трубы Ø400–Ø1000 мм с заглушками. Для тяжёлых конструкций
Понтоны-ёмкости. Прямоугольные сварные ёмкости из листового ПЭ. Плоская палуба, рёбра жёсткости

Соединение модулей

Штыревое (шарнирное). Пластиковые или стальные штыри в проушинах модулей. Допускают смещение на волне. Для причалов до 20 м²
Болтовое (жёсткое). Модули стягиваются болтами через фланцы. Жёсткая палуба, но при сильной волне — концентрация напряжений
Комбинированное. Жёсткие секции 3×3 м, соединённые шарнирами. Для причалов >10 м

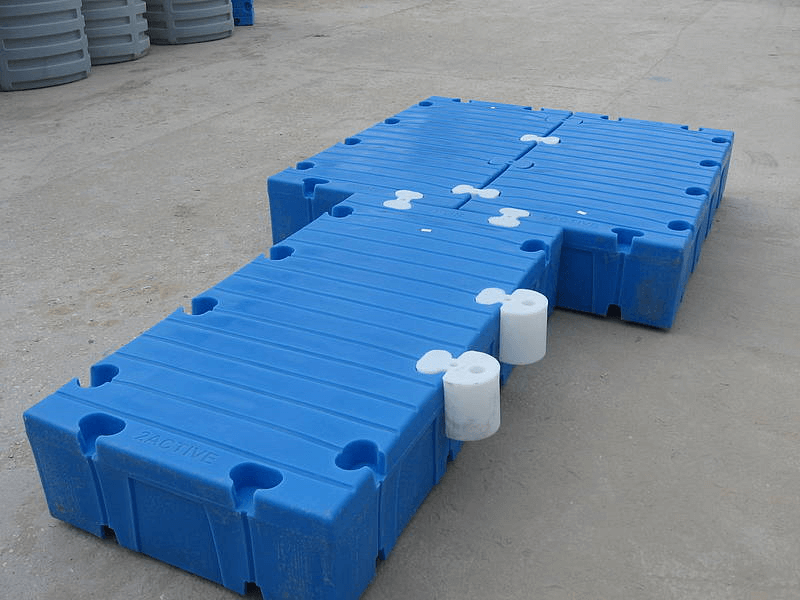

Соединение пластиковых понтонов штыревым способом — Штыревое соединение модулей: штырь вставляется в проушину, допускает качание ±5°

Якорение и швартовка

Свайное крепление. Стальные или деревянные сваи, понтон скользит по ним при изменении уровня воды. Самый надёжный способ
Якорное крепление. Якоря на дне, цепи к понтону. Длина цепи = 3–5× глубина
Береговое крепление. Шарнирный трап к берегу + боковые растяжки

Частые вопросы

Какую нагрузку выдерживает пластиковый понтон?

Модуль 500×500×400 мм — рабочая грузоподъёмность 46 кг (при погружении на 50%). Для причала шириной 2 м — 184 кг на погонный метр.

Можно ли заехать на понтон автомобилем?

Модульные — нет (предел 200 кг/м²). Для автотранспорта нужны трубные или ёмкостные понтоны с нагрузкой 500–1000 кг/м² и металлическим каркасом.

Сколько служат пластиковые понтоны?

PE-HD устойчив к УФ, морской воде, температуре от −40 до +60°C. Модульные — 20–25 лет. Сварные из листового ПЭ — более 30 лет.
