Канализационные насосные станции (КНС)

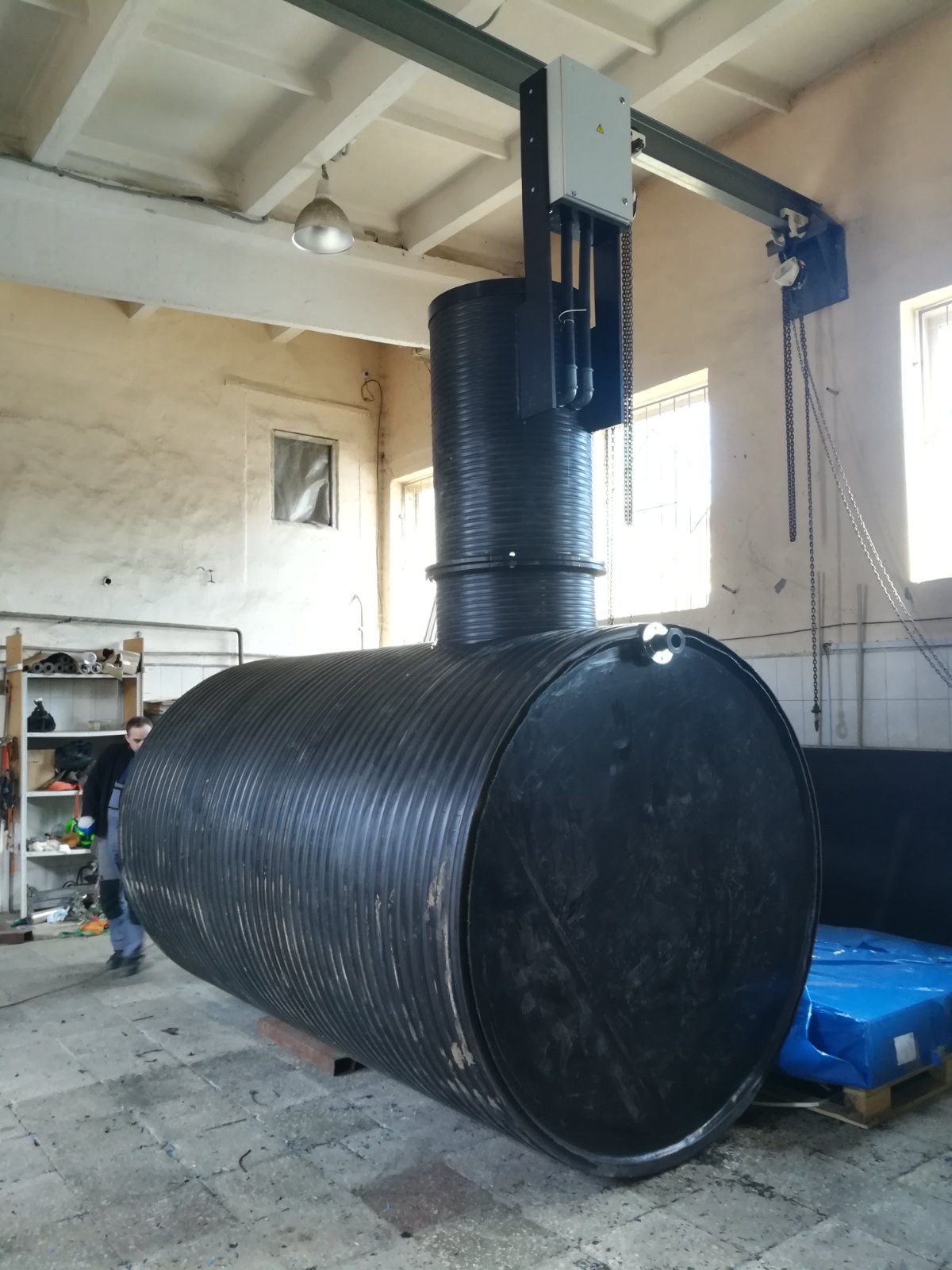

Канализационная насосная станция из полипропилена — горизонтальное исполнение

Канализационные насосные станции (КНС) из полипропилена и стеклопластика для бытовой, промышленной и ливневой канализации. Расчёт по СП 32.13330, подбор погружных насосов, изготовление корпуса за 10-30 рабочих дней. Гарантия на корпус — 5 лет, расчётный срок эксплуатации — 50+ лет.

Расчёт КНС по СП 32.13330

Рассчитайте параметры КНС: производительность, напор, объём приёмной камеры, подбор насосов. Онлайн-калькулятор.

Рассчитать КНС

Сравнение типов КНС

Тип КНС	Производительность	Глубина	Материал	Применение	Цена от
Бытовые	1-10 л/с	до 6 м	PP-H	Частные дома, дачи, малые объекты	180 000 ₽
Промышленные	10-100 л/с	до 12 м	PP-H / GRP	Предприятия, ЖКХ, посёлки	900 000 ₽
Ливневые	5-50 л/с	до 8 м	PP-H / GRP	Ливневая канализация, дренаж	250 000 ₽
Повышения давления	1-20 л/с	до 4 м	PP-H	Водоснабжение, напор в сети	120 000 ₽

Виды канализационных насосных станций

КНС горизонтальная — дренажная насосная станция из полипропилена — Горизонтальная дренажная КНС

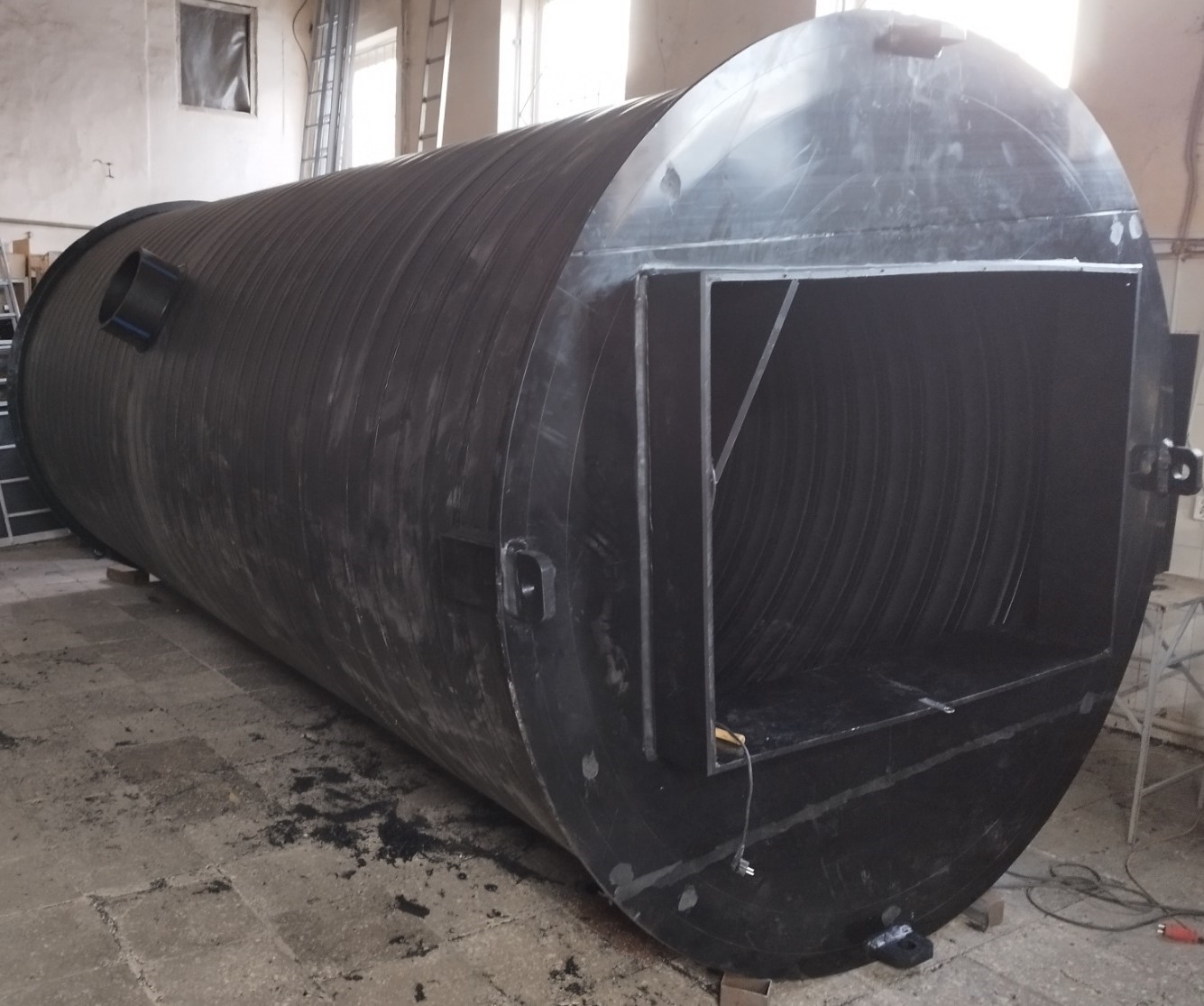

КНС дождевая — ливневая канализационная насосная станция — Ливневая (дождевая) КНС

КНС из стеклопластика — промышленное исполнение — Стеклопластиковая КНС (GRP)

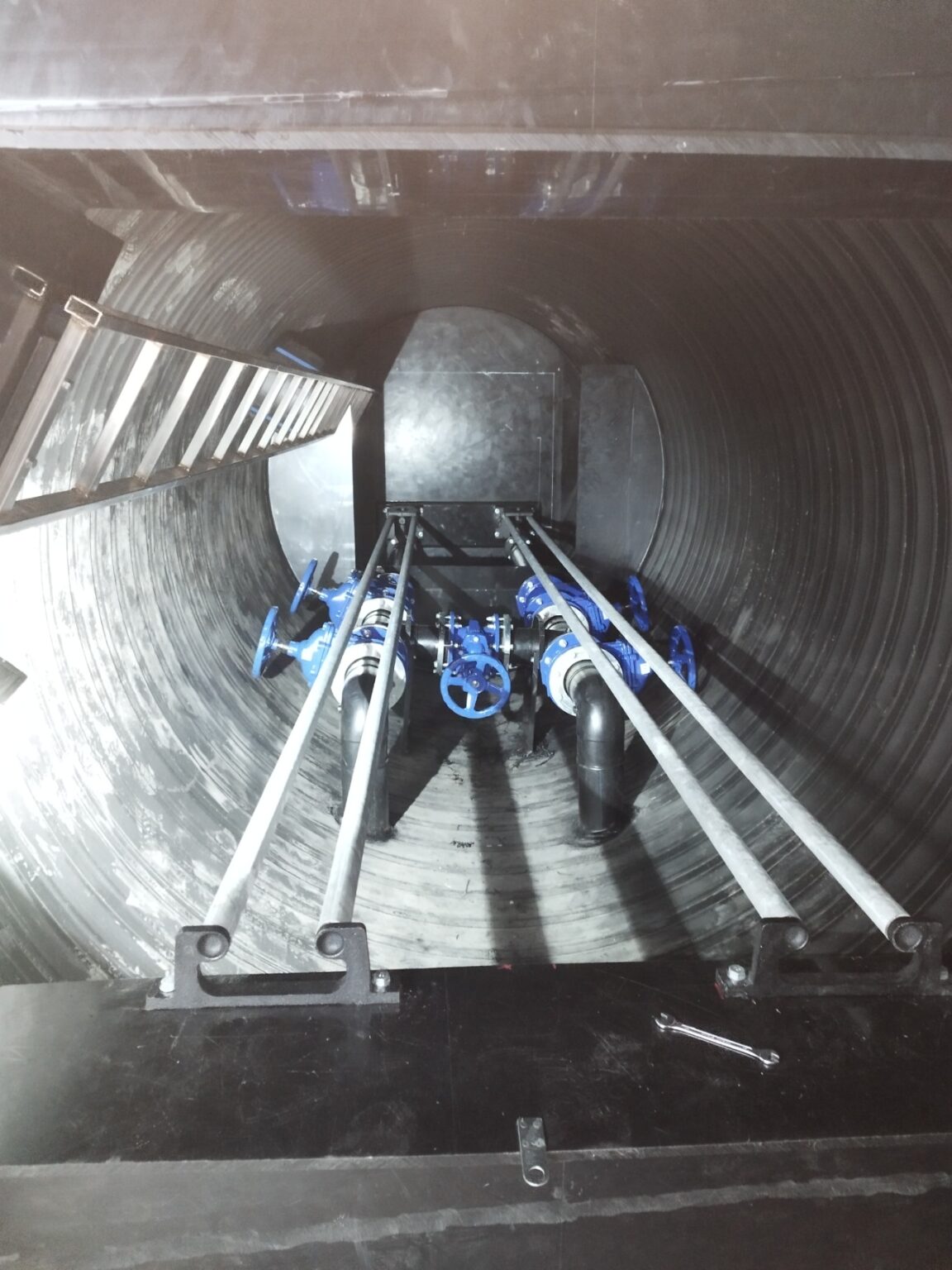

КНС вид внутри — насосное оборудование, направляющие, трубопроводы — Вид внутри КНС (оборудование)

Подбор КНС по производительности

Производительность	Диаметр корпуса	Глубина	Для кого
1-5 л/с	800-1000 мм	до 4 м	Частный дом, дача, малый объект
5-20 л/с	1200-1500 мм	до 6 м	Коттеджный посёлок, небольшое предприятие
20-50 л/с	1500-2000 мм	до 8 м	Микрорайон, промышленный объект
50-100 л/с	2000-2500 мм	до 10 м	Крупное предприятие, район города
100+ л/с	2500-3000 мм	до 12 м	Городские сети, промзона

Калькулятор ливневой канализации

Расчёт ливнестока по площади водосбора, интенсивности осадков и коэффициенту стока. Подбор ливневой КНС.

Рассчитать ливнёвку

Серийные КНС в каталоге

Раздел	Ассортимент	Цена от
Комплектные КНС	Готовые станции с насосами, автоматикой, обвязкой	180 000 ₽
Ливневые КНС	Для дождевой и талой воды, дренажа	250 000 ₽
Водоснабжение	Насосные станции для подачи воды	95 000 ₽
Повышения давления	Станции повышения давления в сети	120 000 ₽
Комплектующие	Насосы, автоматика, трубная обвязка, запчасти	по запросу

Монтаж КНС: 8 этапов

Проектирование и расчёт КНС Определяем расход стоков, напор, глубину заложения подводящего коллектора. Расчёт по СП 32.13330: объём приёмного резервуара, подбор насосов, диаметр напорного трубопровода. Калькулятор КНС →

Расчёт балластировки КНС заглубляется на 3-6 м. При высоком УГВ пустой корпус всплывёт. Рассчитываем массу пригрузочной плиты с учётом объёма корпуса и глубины залегания грунтовых вод. Калькулятор пригруза →

Подготовка котлована и основания Котлован на 300 мм шире корпуса КНС. При высоком УГВ — водопонижение иглофильтрами. Бетонная плита М300 толщиной 200-300 мм с закладными анкерами. Выдержка минимум 7 суток.

Установка корпуса КНС Опускаем корпус краном, фиксируем на анкерах бандажными лентами. Выставляем по уровню, проверяем соосность патрубков с трубопроводами. Горловина — выше уровня грунта.

Монтаж насосного оборудования Устанавливаем погружные насосы на направляющих с автосцепкой (трубная муфта). Подключаем силовые кабели, поплавковые датчики уровня. Монтируем цепи для подъёма насосов.

Подключение трубопроводов и обратная засыпка Врезаем подводящий самотёчный и напорный коллекторы. Устанавливаем обратные клапаны, задвижки. Засыпку ведём ПЦС слоями по 300 мм с одновременным заполнением КНС водой.

Монтаж шкафа управления и автоматики Устанавливаем шкаф управления с частотными преобразователями (при наличии). Подключаем поплавки, настраиваем уровни: рабочий пуск, рабочий стоп, аварийный, сухой ход.

Пусконаладка и сдача Проверяем чередование работы насосов, тестируем аварийную сигнализацию и GSM-оповещение. Замеряем фактическую производительность. Оформляем акт ввода, передаём паспорт КНС и инструкцию.

Мифы о канализационных насосных станциях

Миф

КНС сильно шумит

Факт

Современные погружные насосы работают на уровне 40-50 дБ — тише стиральной машины. Корпус КНС дополнительно гасит звук. При установке в павильоне применяется шумоизоляция.

Миф

КНС воняет

Факт

Герметичный корпус из полипропилена исключает утечку запахов. Вентиляция оснащается угольным фильтром. При правильном монтаже запах отсутствует полностью.

Миф

Обслуживание КНС дорогое

Факт

Техническое обслуживание 1-2 раза в год обходится в 15-25 тыс. руб. Это значительно дешевле аварийного ремонта бетонной КНС или ликвидации последствий подтопления.

Миф

Пластиковая КНС не выдержит давление грунта

Факт

Рёбра жёсткости рассчитываются по DVS 2205 с запасом прочности. Пластиковые КНС устанавливаются на глубину до 12 м. Стеклопластиковые корпуса ещё жёстче.

Миф

Лучше бетонная КНС

Факт

Бетон негерметичен в стыках, корродирует арматура, вес в 3 раза больше (нужен кран). Пластиковая КНС герметична, не корродирует, монтаж быстрее, срок службы 50+ лет.

КНС собственного производства Техно-Пласт

Канализационные насосные станции из полипропилена PP-H и стеклопластика GRP, изготовленные на нашем производстве. Комплектация погружными насосами по проекту заказчика. Автоматика с GSM-модулем. Сварка корпуса по DVS 2205. Срок изготовления 10-30 рабочих дней.

Раздел	Описание
КНС	Канализационные насосные станции под заказ — бытовые и промышленные
Ливневые КНС	Станции для дождевой и талой воды, дренажных систем
Павильоны КНС	Утеплённые павильоны для наземного размещения оборудования
Автоматика КНС	Шкафы управления, поплавковые датчики, GSM-мониторинг
Станции водоснабжения	Насосные станции для подачи и повышения давления воды

КНС по индивидуальному проекту

Не подошла типовая модель? Изготовим КНС точно под ваши условия: нестандартная глубина заложения, увеличенный объём приёмной камеры, специальное насосное оборудование, взрывозащищённое исполнение. Материал корпуса — полипропилен (PP-H) или стеклопластик (GRP). Сварка по DVS 2205. Срок 10-30 рабочих дней.

КНС под заказ Все инженерные сети

Когда пластиковая КНС НЕ подходит

Промышленные стоки с абразивом (песок более 5%) — нужны шнековые насосы и стальной корпус
Стоки с температурой выше +80°C — нужен PVDF или нержавеющая сталь
Взрывоопасные среды — нужно Ex-исполнение оборудования (ATEX)
Перепад высот более 50 м — нужна промежуточная перекачка, одна КНС не обеспечит напор

Полезные материалы и инструменты

Калькулятор КНС

Расчёт параметров КНС по СП 32.13330: производительность, напор, объём камеры

Калькулятор ливневой канализации

Расчёт ливнестока, подбор ливневой КНС по площади водосбора

Каталог серийных КНС

Комплектные, ливневые, водоснабжение — цены и характеристики

КНС под заказ

Изготовление по индивидуальным параметрам, срок 10-30 дней

Вопросы и ответы

Какие типы КНС вы изготавливаете?

Бытовые, промышленные, дренажные и ливневые КНС. Корпус из полипропилена (PP-H) или стеклопластика (GRP). Объём приёмной камеры от 1 до 100 м³. Комплектация погружными насосами по проекту заказчика.

Сколько стоит КНС под ключ?

Бытовая КНС — от 180 000 руб., промышленная — от 900 000 руб. Цена зависит от объёма, глубины, типа насосов и автоматики. Рассчитайте стоимость в калькуляторе КНС.

Какой срок изготовления КНС?

Типовые модели — 10-14 рабочих дней. Индивидуальные проекты с нестандартными параметрами — 20-30 рабочих дней. Срочное изготовление — обсуждается индивидуально.

Полипропилен или стеклопластик?

Полипропилен (PP-H) — для бытовых КНС, рабочая температура до +80°C, легко ремонтируется сваркой. Стеклопластик (GRP) — для агрессивных сред, выше жёсткость корпуса, не требует рёбер жёсткости при большом диаметре.

Нужен ли проект для КНС?

Для промышленных КНС проект обязателен по СП 32.13330. Для бытовых (до 5 м³/сут) достаточно монтажной схемы с привязкой к участку. Мы предоставляем полный комплект документации.

Как выбрать насосы для КНС?

Выбор зависит от производительности (л/с), напора (м), типа перекачиваемой среды и режима работы. Подбор выполняется по гидравлическому расчёту в калькуляторе КНС.

Какая глубина заложения КНС?

Стандартная глубина — до 6 м. Усиленные конструкции с дополнительными рёбрами жёсткости и расчётом по DVS 2205 — до 12 м. Глубина определяется отметкой подводящего коллектора.

Нужна ли автоматика?

Для промышленных КНС автоматика обязательна: поплавковые датчики, шкаф управления, аварийная сигнализация, GSM-модуль. Для бытовых — опционально, но рекомендуется для защиты насосов от сухого хода.

Как часто обслуживать КНС?

Визуальный осмотр и проверка работы насосов — 1 раз в квартал. Полное техническое обслуживание (очистка камеры, проверка запорной арматуры, диагностика автоматики) — 1 раз в год.

Можно ли модернизировать существующую КНС?

Да. Выполняем замену корпуса (бетон на пластик), модернизацию насосного оборудования, установку современной автоматики. Обследование и проект модернизации — бесплатно при заказе работ.
