Насосная станция водоснабжения со шкафом управления
| Материал | Полиэтилен Проверить стойкость к вашей химии |
Задать вопрос
- Описание
- Технические характеристики
- Как заказать
-
Описание
Инженерное обоснование
Насосная станция водоснабжения со шкафом управления предназначена для обеспечения стабильного водоснабжения промышленных, сельскохозяйственных, коммунальных и иных объектов, требующих поддержания заданного давления или перекачки воды. Изделие решает задачи по автоматизации подачи воды, защите насосного оборудования и оптимизации энергопотребления в системах холодного водоснабжения.
Конструктивные особенности
Конструкция станции включает в себя насосные агрегаты, систему трубопроводов с запорной и регулирующей арматурой, а также интегрированный шкаф управления. В зависимости от исполнения, станция может быть размещена в пластиковом корпусе или на пластиковом основании, что обеспечивает высокую коррозионную стойкость к агрессивным средам и атмосферным воздействиям. Применение полимерных материалов для корпуса или основания позволяет снизить общую массу конструкции, упростить транспортировку и монтаж. Шкаф управления обеспечивает автоматическое поддержание заданных параметров давления и расхода, защиту насосов от сухого хода, перегрузок и коротких замыканий, а также возможность интеграции в общую систему диспетчеризации. Изготовление под заказ позволяет адаптировать конфигурацию станции, количество и тип насосов, а также объем и материал корпуса под конкретные требования объекта и условия эксплуатации.
Сравнение материалов
Параметр Полиэтилен/Полипропилен Бетон/Железобетон Металл (сталь) Коррозионная стойкость Высокая, устойчивость к большинству агрессивных сред, не подвержен электрохимической коррозии. Средняя, подвержен разрушению при контакте с агрессивными средами, требует гидроизоляции. Низкая, подвержен коррозии, требует антикоррозионной защиты и регулярного обслуживания. Масса конструкции / Монтаж Низкая масса, простота транспортировки и монтажа, не требует тяжелой спецтехники. Высокая масса, сложный и дорогостоящий монтаж с использованием подъемной техники. Средняя масса, требует сварочных работ и спецтехники для монтажа крупных конструкций. Герметичность / Защита оборудования Высокая герметичность благодаря гомогенным сварным швам, надежная защита от внешних воздействий. Средняя, риск образования трещин и протечек, требует тщательной герметизации стыков. Средняя, герметичность зависит от качества сварных швов и состояния уплотнений. Срок службы (расчетный) До 50 лет при соблюдении условий эксплуатации, не требует капитального ремонта корпуса. До 30-50 лет, но требует периодического обслуживания и ремонта гидроизоляции. До 20-30 лет, требует регулярного антикоррозионного обслуживания и ремонта. Обслуживание Минимальное обслуживание корпуса, легкий доступ к внутренним компонентам. Требует периодической проверки на предмет трещин и повреждений гидроизоляции. Требует регулярного контроля состояния антикоррозионного покрытия и его восстановления. Условия эксплуатации
Насосная станция предназначена для эксплуатации в широком диапазоне температур окружающей среды, как правило, от -40°C до +60°C для полиэтиленовых компонентов и от -20°C до +80°C для полипропиленовых, с учетом кратковременных пиковых нагрузок. Изделие обладает высокой химической стойкостью к перекачиваемой воде, включая воду с незначительными примесями, а также к атмосферным воздействиям. Допустимые нагрузки на корпус определяются его конструкцией и толщиной стенки, обеспечивая устойчивость к внешнему давлению грунта (при подземном исполнении) или ветровым нагрузкам (при наземном). Эксплуатация должна осуществляться в соответствии с проектной документацией и рекомендациями производителя.
Нормативная база
- ГОСТ Р 56166-2014 Станции насосные. Общие технические требования
- СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения
- ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
- Правила устройства электроустановок (ПУЭ)
Насосная станция водоснабжения со шкафом управления предназначена для обеспечения бесперебойного водоснабжения частных домов и дач при отсутствии централизованного водопровода.
Назначение:
Станция осуществляет подачу воды из скважины или накопительной емкости, обеспечивая необходимое давление в системе водоснабжения. Она автоматизирует процесс подачи воды, поддерживая заданный уровень в накопительной емкости и защищая насосное оборудование от преждевременного износа.Конструкция:

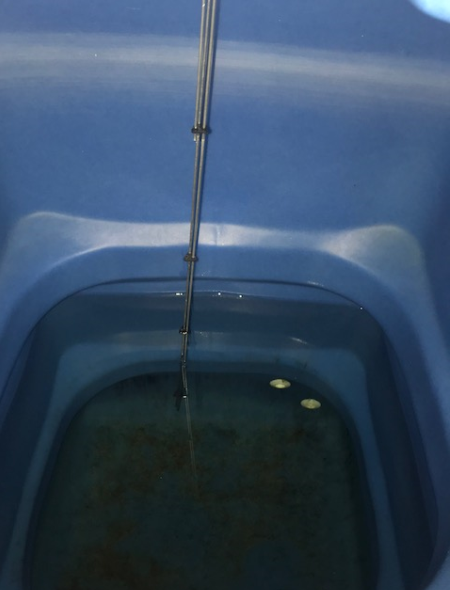

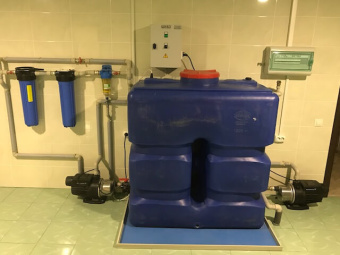

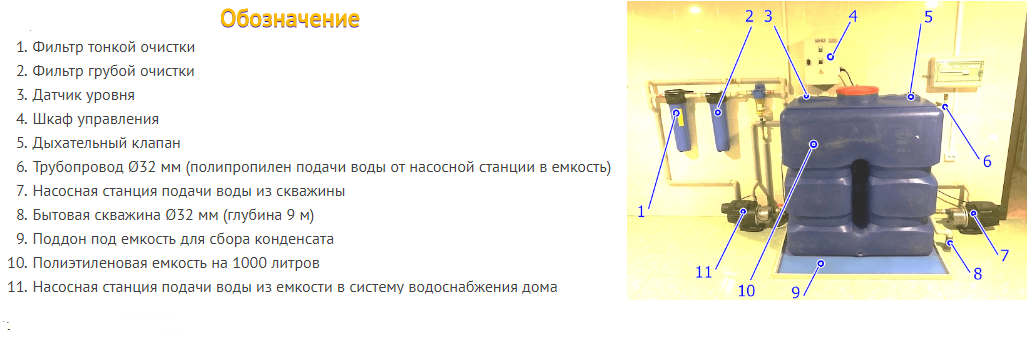

Основными компонентами насосной станции являются: насос (скважинный или поверхностный), накопительная емкость, шкаф управления, датчики уровня воды, запорная арматура и трубопроводы. Шкаф управления отвечает за автоматическое включение и выключение насоса в зависимости от уровня воды в накопительной емкости. Датчики уровня, выполненные из нержавеющей стали, контролируют верхний и нижний уровни воды. При достижении нижнего уровня датчик подает сигнал на включение насоса, а при достижении верхнего – на выключение. В состав станции также входит поддон для сбора конденсата, предотвращающий попадание влаги на пол.Материалы:

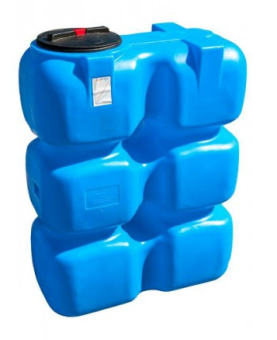

Накопительная емкость изготавливается из пищевого полиэтилена, обеспечивающего безопасность хранения питьевой воды. Трубопроводы и запорная арматура выполняются из пластика, устойчивого к коррозии и воздействию воды. Шкаф управления изготовлен из металла с антикоррозийным покрытием. Датчики уровня выполнены из нержавеющей стали.Эксплуатация:

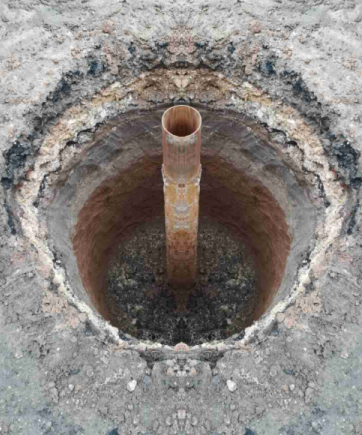

Работа насосной станции полностью автоматизирована. Шкаф управления контролирует работу насоса, обеспечивая поддержание необходимого уровня воды в накопительной емкости. Рекомендуется периодический осмотр оборудования и проверка работоспособности датчиков уровня. Обслуживание включает в себя очистку накопительной емкости от загрязнений и проверку герметичности соединений. Частота включения насоса обычно составляет один раз в сутки, что продлевает срок службы насосного оборудования. При монтаже необходимо обеспечить надежное заземление и защиту от перепадов напряжения. Важно учитывать требования к скважине: глубина до 10 метров с диаметром 32-40 мм, или глубже 10 метров с диаметром 125 мм для установки глубинного насоса.Частые вопросы
Какие материалы используются для изготовления накопительной емкости?Накопительная емкость изготавливается из пищевого полиэтилена.
Как часто включается насос в автоматическом режиме?Включение насоса происходит примерно один раз в сутки, что положительно сказывается на сроке службы оборудования.
Какие требования предъявляются к скважине для установки насосной станции?Для установки насосной станции требуется скважина глубиной до 10 метров с диаметром 32-40 мм, или глубже 10 метров с диаметром 125 мм для установки глубинного насоса.
-
Характеристики
Материал Полиэтилен Как заказатьНужен точный расчёт? Воспользуйтесь инженерным калькулятором
