Описание
Инженерное обоснование
Шкаф управления канализационными насосами (ШУ КНС) является ключевым элементом автоматизации работы канализационных насосных станций, обеспечивая бесперебойное функционирование системы водоотведения. Он предназначен для автоматического поддержания заданного уровня сточных вод в приемном резервуаре КНС, защиты насосного оборудования от перегрузок и коротких замыканий, а также для сигнализации аварийных ситуаций. Использование ШУ КНС позволяет оптимизировать энергопотребление, продлить срок службы насосов и минимизировать необходимость постоянного присутствия обслуживающего персонала.
Конструктивные особенности

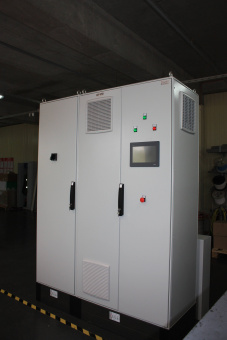

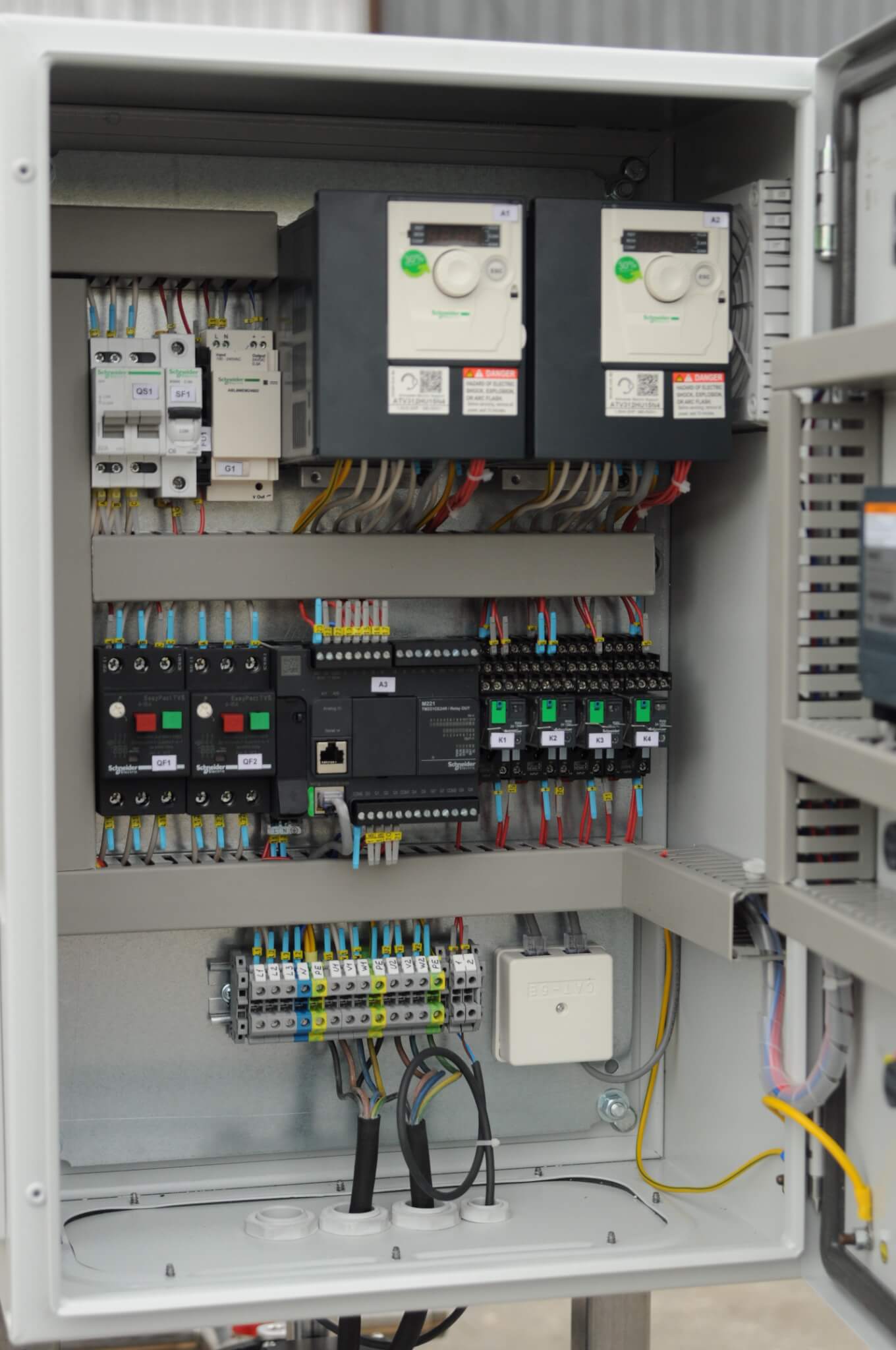

Конструкция ШУ КНС предусматривает размещение всех необходимых компонентов автоматики и силовой электроники в защищенном корпусе. Типовой шкаф включает в себя программируемый логический контроллер (ПЛК), устройства плавного пуска или частотные преобразователи для регулирования работы насосов, автоматические выключатели, реле защиты, контакторы, а также клеммные блоки для подключения внешних датчиков уровня (поплавковые, ультразвуковые) и исполнительных механизмов. Корпус шкафа изготавливается из материалов, обеспечивающих степень защиты не ниже IP54, что гарантирует надежную работу в условиях повышенной влажности и запыленности. Для удобства эксплуатации предусмотрены элементы индикации состояния системы и органы ручного управления. Возможность изготовления под заказ позволяет адаптировать конфигурацию шкафа под специфические требования объекта, включая количество насосов, их мощность, тип датчиков и требуемый функционал автоматизации.
Сравнение материалов
Параметр Окрашенная сталь Нержавеющая сталь Усиленный пластик (поликарбонат/ABS) Коррозионная стойкость Умеренная (зависит от качества покрытия) Высокая Высокая Механическая прочность Высокая Высокая Умеренная Вес Значительный Значительный Низкий Электрическая изоляция Требует заземления Требует заземления Диэлектрик Устойчивость к УФ-излучению Низкая Высокая Высокая (для УФ-стабилизированных) Условия эксплуатации
Шкаф управления КНС рассчитан на эксплуатацию в широком диапазоне температур окружающей среды, как правило, от -20°C до +40°C, с относительной влажностью воздуха до 80% при +25°C без конденсации. Степень защиты корпуса (IP) должна соответствовать условиям размещения, обеспечивая защиту от проникновения пыли и влаги. Оборудование должно быть установлено в местах, исключающих прямое воздействие агрессивных химических сред и сильных вибраций. Электромагнитная совместимость компонентов обеспечивает стабильную работу в условиях промышленных помех.
Нормативная база
- ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично.
- ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP).
- ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004) Аппаратура распределения и управления низковольтная. Часть 1. Общие правила.
- ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний.
Шкаф управления канализационными насосами (ШУ НК) предназначен для автоматического и ручного управления одним или двумя насосами в системах канализации, поддерживая уровень жидкости в резервуаре в заданных пределах.
Назначение: ШУ НК обеспечивает эффективное управление насосным оборудованием, гарантируя его бесперебойную работу и защиту от аварийных ситуаций. Он оптимизирует энергопотребление, продлевает срок службы насосов и снижает эксплуатационные расходы. Шкафы управления применяются в различных типах канализационных насосных станций, обеспечивая надежное функционирование систем водоотведения.

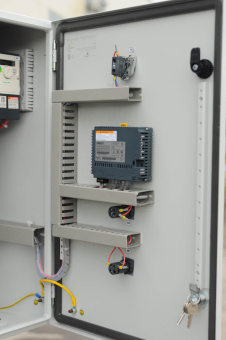

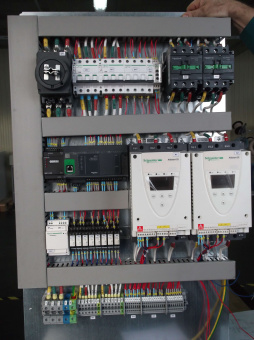

Конструкция: Шкаф управления состоит из прочного корпуса, внутри которого размещены все необходимые компоненты для управления и защиты насосов. В состав входят: контроллер, обеспечивающий автоматическое управление насосами на основе сигналов от датчиков уровня; устройства плавного пуска (УПП) для снижения пусковых токов и продления срока службы электродвигателей; автоматические выключатели и предохранители для защиты от перегрузок и коротких замыканий; клеммные колодки для подключения внешних устройств и датчиков; элементы индикации и управления (кнопки, переключатели, индикаторные лампы) для отображения состояния системы и ручного управления; при необходимости, устройства резервного питания. Конструкция шкафа предусматривает удобный доступ к компонентам для обслуживания и ремонта. Шкафы могут быть выполнены в настенном или напольном исполнении, с различной степенью защиты от внешних воздействий (IP54, IP55).
Материалы: Корпус шкафа управления может быть изготовлен из металла или пластика. В случае использования пластика, предпочтение отдается полипропилену, который обладает высокой устойчивостью к коррозии, влаге и агрессивным средам, что особенно важно в условиях эксплуатации канализационных систем. Полипропилен обеспечивает надежную защиту внутренних компонентов от внешних воздействий и продлевает срок службы оборудования.

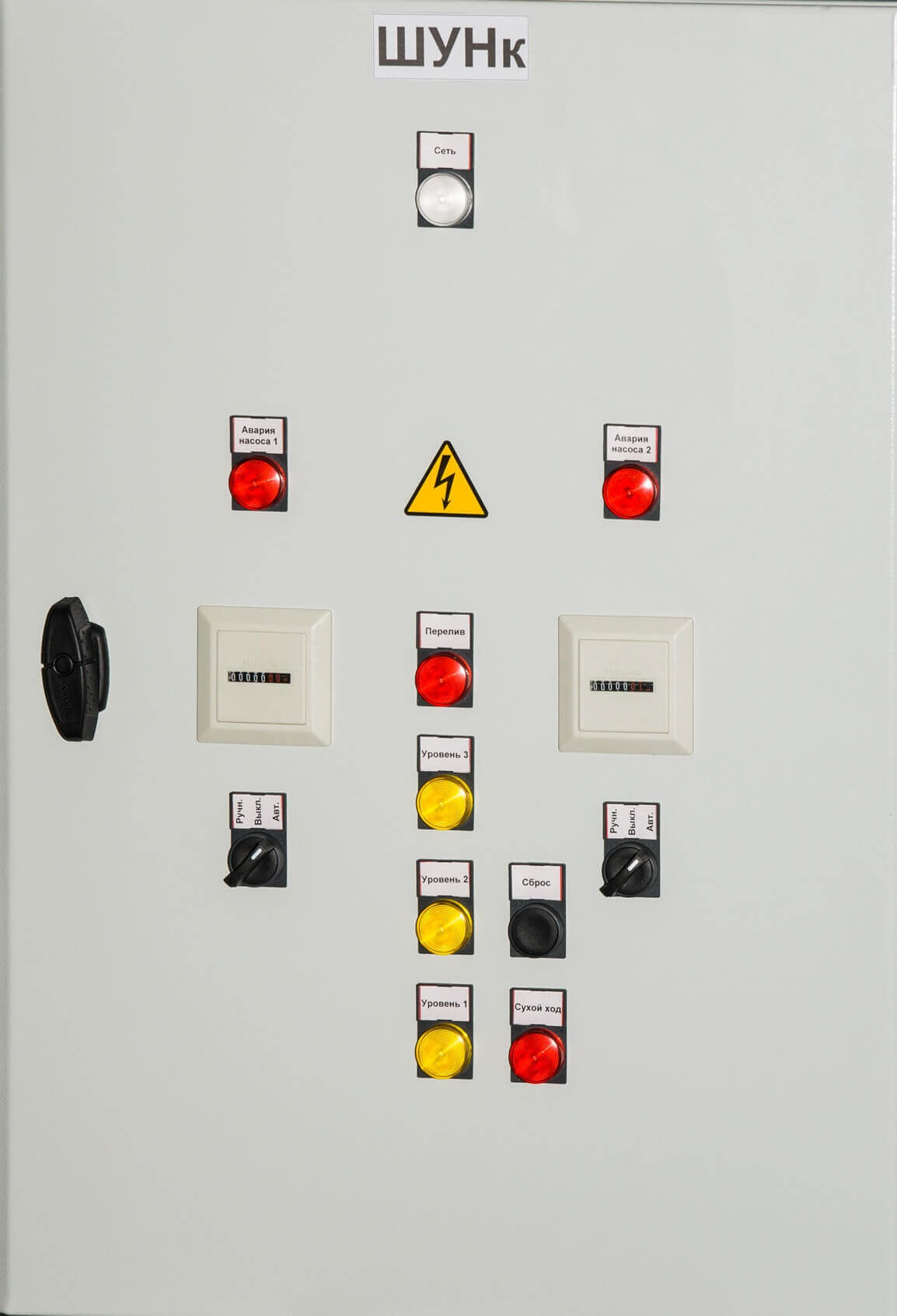

Эксплуатация: ШУ НК обеспечивает автоматическое управление насосами на основе сигналов от датчиков уровня, поддерживая заданный уровень жидкости в резервуаре. В ручном режиме управление насосами осуществляется оператором с помощью кнопок и переключателей на панели управления. Система обеспечивает защиту насосов от перегрузок, коротких замыканий и других аварийных ситуаций. Для контроля работы насосов предусмотрены индикаторы состояния и счетчики моточасов. Обслуживание шкафа управления включает в себя периодический осмотр, проверку работоспособности компонентов и замену расходных материалов. Регулярное техническое обслуживание позволяет поддерживать высокую надежность и эффективность работы системы.
Частые вопросы
Какие типы датчиков уровня могут использоваться с ШУ НК?ШУ НК может работать с различными типами датчиков уровня, включая поплавковые выключатели, погружные аналоговые датчики, электроды и ультразвуковые датчики.
Какие опции доступны для ШУ НК?Дополнительные опции включают контроль питающего напряжения, резервное питание контроллера, вольтметр, амперметр, электромеханические счетчики пусков и моточасов, а также внешнюю индикацию аварии.
Какие способы пуска электродвигателей поддерживаются?ШУ НК поддерживает прямой пуск, пуск звезда-треугольник, плавный пуск (Soft starter) и использование преобразователей частоты.
-
Характеристики
Материал Полипропилен Как заказатьНужен точный расчёт? Воспользуйтесь инженерным калькулятором
