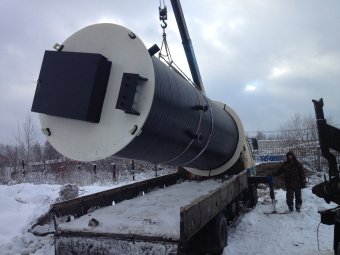

Полиэтиленовая КНС Ø 1800 Н 6000 на базе насосов Грюндфос

Инженерное обоснование

Полиэтиленовая КНС увеличенного диаметра 1800 мм при высоте 6000 мм на базе насосов погружной насос предназначена для обслуживания объектов с высоким суточным водоотведением — жилых микрорайонов, больничных комплексов, промышленных площадок. Диаметр 1800 мм обеспечивает значительный рабочий объём приёмной камеры для демпфирования пиковых расходов и комфортное размещение двух высокопроизводительных насосов с полным комплектом запорно-регулирующей арматуры.

Конструктивные особенности

Корпус из спиральновитой ПНД-трубы диаметром 1800 мм не имеет продольных сварных швов. Толщина стенки — от 16 мм, увеличена в нижней трети корпуса для восприятия максимальных нагрузок. Кольцевые рёбра жёсткости высотой до 50 мм приварены с шагом 250 мм. Два насоса погружной насос серии SE/SL высокой производительности установлены на автоматических трубных муфтах. Увеличенный диаметр камеры позволяет размещать напорные трубопроводы DN 100–150, задвижки и обратные клапаны внутри корпуса без стеснения рабочего пространства. Лестница из нержавеющей стали или полипропилена обеспечивает доступ для регламентных осмотров.

Сравнение материалов

Условия эксплуатации

Станция устанавливается подземно на железобетонную фундаментную плиту с анкеровкой корпуса. Глубина заложения — до 6 м. Температура стоков — от +1 до +40 °C. Система управления на базе контроллера обеспечивает автоматическую работу: поочерёдное включение насосов, аварийное оповещение, защиту от сухого хода и перегрева. Станция рассчитана на круглогодичную эксплуатацию.

Нормативная база

Станция спроектирована по СП 32.13330.2018 «Канализация. Наружные сети и сооружения» и СанПиН 2.1.3684-21. Произведено по ТУ «Техно-Пласт». Возможно изготовление по индивидуальным размерам и параметрам.
