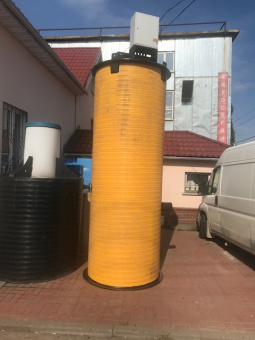

Полиэтиленовая мини КНС Ø 1200 Н 4300 на базе насосов Педролло Бсм 15 50 с ПУ на корпусе

Инженерное обоснование

Мини-КНС из полиэтилена низкого давления диаметром 1200 мм и высотой 4300 мм на базе насосов Pedrollo BCm 15/50 с пультом управления (ПУ), размещённым непосредственно на корпусе станции, предназначена для автономных объектов, где отсутствует возможность вынести шкаф управления в отапливаемое помещение. Интеграция ПУ на корпус сокращает объём кабельных работ и упрощает пусконаладку.

Конструктивные особенности

Корпус выполнен из спиральновитой ПНД-трубы диаметром 1200 мм с толщиной стенки от 12 мм. Высота 4300 мм обеспечивает приём коллекторов с глубиной залегания до 3,5 м. Кольцевые рёбра жёсткости приварены с шагом 200 мм для восприятия бокового давления грунта. Два насоса Pedrollo BCm 15/50 производительностью до 45 м³/ч каждый работают попеременно. Пульт управления в пылевлагозащищённом корпусе IP65 установлен на кронштейне в верхней части станции выше уровня земли. ПУ обеспечивает управление по поплавковым датчикам уровня, защиту от перегрузки и сухого хода, аварийную световую и звуковую сигнализацию.

Сравнение материалов

Условия эксплуатации

КНС устанавливается подземно с заглублением до 4,3 м на подготовленное основание. Температура перекачиваемых стоков — от +1 до +40 °C. Шкаф управления защищён от атмосферных осадков козырьком и рассчитан на температуру окружающего воздуха от -25 до +40 °C. При эксплуатации в районах с температурой ниже -25 °C рекомендуется установка ПУ в отдельный утеплённый кожух.

Нормативная база

Проектирование по СП 32.13330.2018, санитарные нормы — по СанПиН 2.1.3684-21. Электрическая часть — в соответствии с ПУЭ. Изготовлено по ТУ «Техно-Пласт». Возможно изготовление по индивидуальным размерам и параметрам.
