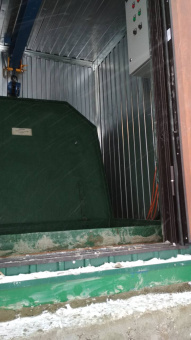

Павильон для КНС 2500х2500х2500 с ручной талью проемом для горловины КНС и пультом управления

Инженерное обоснование

Павильон для КНС размером 2500х2500х2500 мм предназначен для защиты технологического оборудования канализационных насосных станций от неблагоприятных внешних факторов, несанкционированного доступа и обеспечения безопасных условий для обслуживающего персонала. Данное сооружение обеспечивает возможность размещения ручной тали для выполнения регламентных работ по подъему и опусканию насосного оборудования, а также интеграцию пульта управления КНС. Изготовление под заказ позволяет адаптировать размеры и комплектацию павильона под конкретные требования объекта.

Конструктивные особенности

Конструкция павильона представляет собой быстровозводимый модульный блок. Основой служит сварной каркас из стальной профильной трубы, обработанной антикоррозийным покрытием для увеличения срока службы в условиях повышенной влажности и агрессивных сред. Стены и крыша павильона обшиваются панелями из полимерных материалов, обеспечивающих теплоизоляцию и устойчивость к атмосферным воздействиям. В конструкции предусмотрен технологический проем для горловины КНС, обеспечивающий герметичное сопряжение с подземной частью станции. Интегрированная ручная таль упрощает операции по обслуживанию и ремонту насосного оборудования, минимизируя трудозатраты и повышая безопасность работ. Внутреннее пространство рассчитано на удобное размещение пульта управления и другого вспомогательного оборудования. Возможно изготовление павильонов по индивидуальным размерам и конфигурациям.

Сравнение материалов

Параметр	Полиэтилен/Полипропилен	Бетон/Железобетон	Металл (сталь)
Коррозионная стойкость	Высокая, устойчивость к агрессивным средам КНС	Средняя, требует гидроизоляции и защиты от химической коррозии	Низкая без специального покрытия, подвержен электрохимической коррозии
Теплоизоляционные свойства	Высокие, низкая теплопроводность панелей	Средние, высокая теплоемкость, требует дополнительного утепления	Низкие, высокая теплопроводность, требует значительного утепления
Скорость монтажа	Высокая, модульная сборка на объекте	Низкая, требует тяжелой техники и длительных строительных работ	Средняя, зависит от сложности каркаса и обшивки
Вес конструкции	Низкий, минимальные требования к фундаменту	Высокий, требует мощного заглубленного фундамента	Средний, зависит от толщины металла и сложности каркаса
Обслуживание и ремонт	Простота замены панелей, не требует покраски	Сложность ремонта трещин, необходимость периодической гидроизоляции	Требует регулярной антикоррозийной обработки и покраски

Условия эксплуатации

Павильон для КНС рассчитан на эксплуатацию в широком диапазоне климатических условий, характерных для умеренных и холодных регионов. Допустимый температурный диапазон эксплуатации составляет от -40°C до +40°C. Конструкция обладает устойчивостью к воздействию атмосферных осадков, ультрафиолетового излучения, ветровых и снеговых нагрузок, соответствующих нормативным требованиям для данного типа сооружений. Материалы обшивки и антикоррозийное покрытие каркаса обеспечивают стойкость к агрессивным газовым средам, характерным для канализационных сооружений, а также к повышенной влажности. Расчетный срок эксплуатации составляет до 30 лет при соблюдении условий монтажа и эксплуатации.

Нормативная база

• СП 32.13330.2018 Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85
• СП 20.13330.2016 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*
• СП 16.13330.2017 Стальные конструкции. Актуализированная редакция СНиП II-23-81*
• ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
