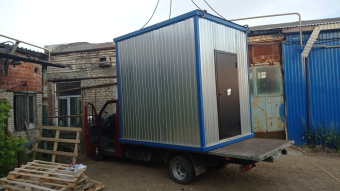

Павильон для КНС 3000х2400х3000
| Высота (мм) | 3000 |
| Длина (мм) | 3000 |
| Ширина (мм) | 2400 |
Задать вопрос
- Описание
- Технические характеристики
- Как заказать
-
Описание
Инженерное обоснование
Павильон для КНС предназначен для размещения и защиты технологического оборудования канализационных насосных станций от неблагоприятных внешних факторов, таких как атмосферные осадки, перепады температур, несанкционированный доступ и вандализм. Он обеспечивает условия для стабильной работы оборудования и удобства обслуживания, продлевая расчётный срок эксплуатации систем КНС.
Конструктивные особенности
Конструкция павильона представляет собой быстровозводимый модульный блок с габаритными размерами 3000 мм в длину, 2400 мм в ширину и 3000 мм в высоту. Основой служит сварной каркас из стальной профильной трубы, обработанной антикоррозийным покрытием для увеличения срока службы и устойчивости к атмосферным воздействиям. Стены и кровля выполнены из утеплённых панелей, обеспечивающих эффективную теплоизоляцию, что критично для поддержания стабильного температурного режима внутри павильона и защиты оборудования от замерзания или перегрева. Модульная конструкция позволяет оперативно монтировать и демонтировать павильон, а также адаптировать его под различные конфигурации оборудования. Возможно изготовление павильонов по индивидуальным размерам и техническим требованиям заказчика.
Сравнение материалов
Параметр Модульный павильон (стальной каркас, утепленные панели) Капитальное строение (кирпич, бетон) Металлический контейнер (неутепленный) Скорость монтажа Высокая (модульная сборка на подготовленной площадке) Низкая (требует полного цикла строительных работ) Средняя (готовый блок, но требует подготовки места) Теплоизоляция Высокая (за счёт многослойных утеплённых панелей) Зависит от толщины стен и применяемого утеплителя Низкая (требует дополнительного утепления на месте) Мобильность Высокая (возможность демонтажа и переноса на другую площадку) Низкая (стационарное сооружение) Средняя (перемещение краном, но без разборки) Требования к фундаменту Минимальные (лёгкий фундамент или подготовленная ровная площадка) Значительные (ленточный, плитный фундамент) Минимальные (ровная площадка) Стойкость к коррозии Высокая (антикоррозийное покрытие каркаса, защищённые панели) Высокая (при соблюдении технологий строительства) Средняя (требует регулярной антикоррозийной обработки) Условия эксплуатации
Павильон рассчитан на эксплуатацию в широком диапазоне климатических условий. Температурный режим внутри павильона поддерживается благодаря эффективной теплоизоляции стен и кровли, что позволяет оборудованию функционировать при внешних температурах от -40°C до +50°C (типовые значения для утепленных конструкций). Антикоррозийное покрытие стального каркаса обеспечивает стойкость к атмосферным воздействиям и умеренно агрессивным средам. Конструкция способна выдерживать снеговые и ветровые нагрузки, соответствующие нормативным требованиям для большинства регионов Российской Федерации.
Нормативная база
- ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия
- СП 20.13330.2016 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*
- СП 131.13330.2020 Строительная климатология. Актуализированная редакция СНиП 23-01-99*
- СП 32.13330.2018 Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85
Описание
Павильон для КНС 3000×2400×3000 мм — быстровозводимое модульное укрытие для оборудования канализационной насосной станции. Каркас сварен из стальной профильной трубы с антикоррозийным покрытием, что обеспечивает долговечность конструкции.
Стены и крыша обшиты утеплёнными сэндвич-панелями (минеральная вата), что защищает оборудование от атмосферных воздействий и промерзания в зимний период.
Пол выполнен из рифлёного стального листа на стальных лагах. Конструкция устанавливается на подготовленный фундамент (бетонная плита, ленточный фундамент или бетонные блоки).
Комплектация
- Утеплённая металлическая дверь
- Освещение (светодиодное)
- Вентиляция (приточно-вытяжная)
- Электрический щит
- Обогреватели
Частые вопросы
Герметична ли дверь павильона?Да, дверь павильона спроектирована для обеспечения герметичности и защиты от внешних воздействий.
Можно ли изменить цвет павильона?Да, цвет материала может быть изменен в соответствии с вашими требованиями.
Предусмотрены ли элементы для удобного подключения оборудования?Да, павильон может быть оснащен патрубками и другими элементами для удобного подключения оборудования.
-
