Проект КНС: состав документации, расчёт и типовые решения

Проблема

Проектирование КНС требует согласования гидравлики, строительной части и электрики. Типовой проект экономит 2–4 недели на стадии ПД, но подходит только при стандартных условиях. При нестандартной глубине, агрессивных стоках или сейсмичности выше 7 баллов — нужен индивидуальный проект.

Состав проекта КНС

• Раздел ТХ (технологический). Схема обвязки, спецификация оборудования, гидравлический расчёт, подбор насосов и трубопроводной арматуры
• Раздел КР (конструктивный). Чертежи корпуса, узлы крепления к фундаменту, расчёт стенок на давление грунта и грунтовых вод, расчёт пригрузки
• Раздел ЭО (электрооборудование). Схема электроснабжения, шкаф управления, датчики уровня, аварийная сигнализация, молниезащита
• Раздел АТХ (автоматизация). Алгоритм управления насосами, диспетчеризация (GSM/GPRS), SCADA для промышленных КНС
• Раздел ПОС. Проект организации строительства: последовательность монтажа, грузоподъёмные механизмы, временное водоотведение

Исходные данные для проектирования

• Расход стоков. Суточный, максимальный часовой и секундный. Для бытовых — по СП 30.13330 (200 л/чел/сут). Для промышленных — по технологическому заданию
• Характеристика стоков. Температура, pH, содержание взвесей, жиров, агрессивных веществ. Определяет материал корпуса и тип насоса
• Геодезия. Отметки подводящего и отводящего трубопроводов, рельеф площадки
• Геология. Тип грунта, уровень грунтовых вод (УГВ), глубина промерзания. Определяет конструкцию фундамента и необходимость пригрузки
• Точка сброса. Координаты и отметка приёмного колодца или очистных сооружений. Определяет длину и диаметр напорного трубопровода

Гидравлический расчёт

• Объём приёмной камеры. V = Q_пик × t_цикла. Время цикла насоса: 5–15 мин для бытовых, 10–20 мин для промышленных. Минимальный объём — не менее 5-минутной производительности насоса
• Напор насоса. H = H_геод + h_потери + h_запас. Потери на трение считаются по формуле Дарси-Вейсбаха для напорного трубопровода + местные сопротивления (колена, задвижки, обратные клапаны)
• Диаметр напорного трубопровода. По скорости потока 1,0–2,5 м/с. При скорости ниже 0,7 м/с — заиливание; выше 3 м/с — гидроудары и шум
• Количество насосов. Минимум 2 (рабочий + резервный). Для промышленных КНС — 3–4 с автоматическим чередованием

Подбор оборудования

• Насосы. Погружные канализационные с режущим механизмом (для бытовых стоков) или без (для чистых/дренажных). Бренды: Grundfos SEG/SL, Wilo Rexa, DAB FKV
• Шкаф управления. С частотным регулированием (для плавного пуска и экономии энергии) или прямого пуска (для малых КНС). Защита: от сухого хода, перегрузки, обрыва фазы

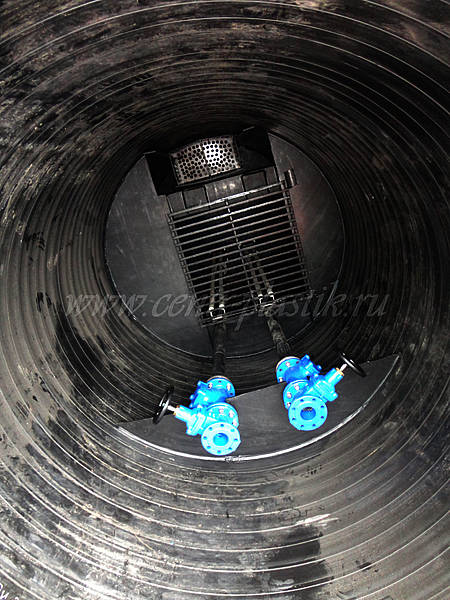

• Запорная арматура. Задвижки — чугунные с обрезиненным клином. Обратные клапаны — шаровые (для стоков с включениями) или поворотные
• Датчики уровня. Поплавковые (бытовые КНС) или ультразвуковые (промышленные). Минимум 4 уровня: аварийный нижний, рабочий нижний, рабочий верхний, аварийный верхний

Типовые решения

Для стандартных условий (бытовые стоки, УГВ ниже дна, глубина до 6 м) мы предлагаем типовые КНС с готовой проектной документацией. Это сокращает срок от заявки до монтажа до 2–3 недель. Для нестандартных условий — индивидуальное проектирование с расчётом по вашим исходным данным.

Нормативная база

• СП 32.13330.2018 — Канализация. Наружные сети и сооружения
• СП 30.13330.2020 — Внутренний водопровод и канализация зданий
• ГОСТ Р 58964-2020 — Насосные станции канализационные
• СП 22.13330.2016 — Основания зданий и сооружений
• ПУЭ — Правила устройства электроустановок
