Крупногабаритная ёмкость не проходит в дверь: решения для ограниченных проёмов
Проблема: ёмкость не проходит в проём
При установке накопительных баков и технологических ёмкостей в подвалах, котельных, цехах и ограниченных помещениях главный барьер — ширина дверного проёма. Стандартная дверь 800 мм, а диаметр ёмкости на 1 м³ — уже 1000 мм. Для объёмов от 3 м³ проблема встаёт практически всегда.
Попытки «протащить силой» заканчиваются повреждением стенок, трещинами в сварных швах и деформацией горловин. Это не вопрос логистики — это инженерная задача, которую нужно решать на этапе проектирования.

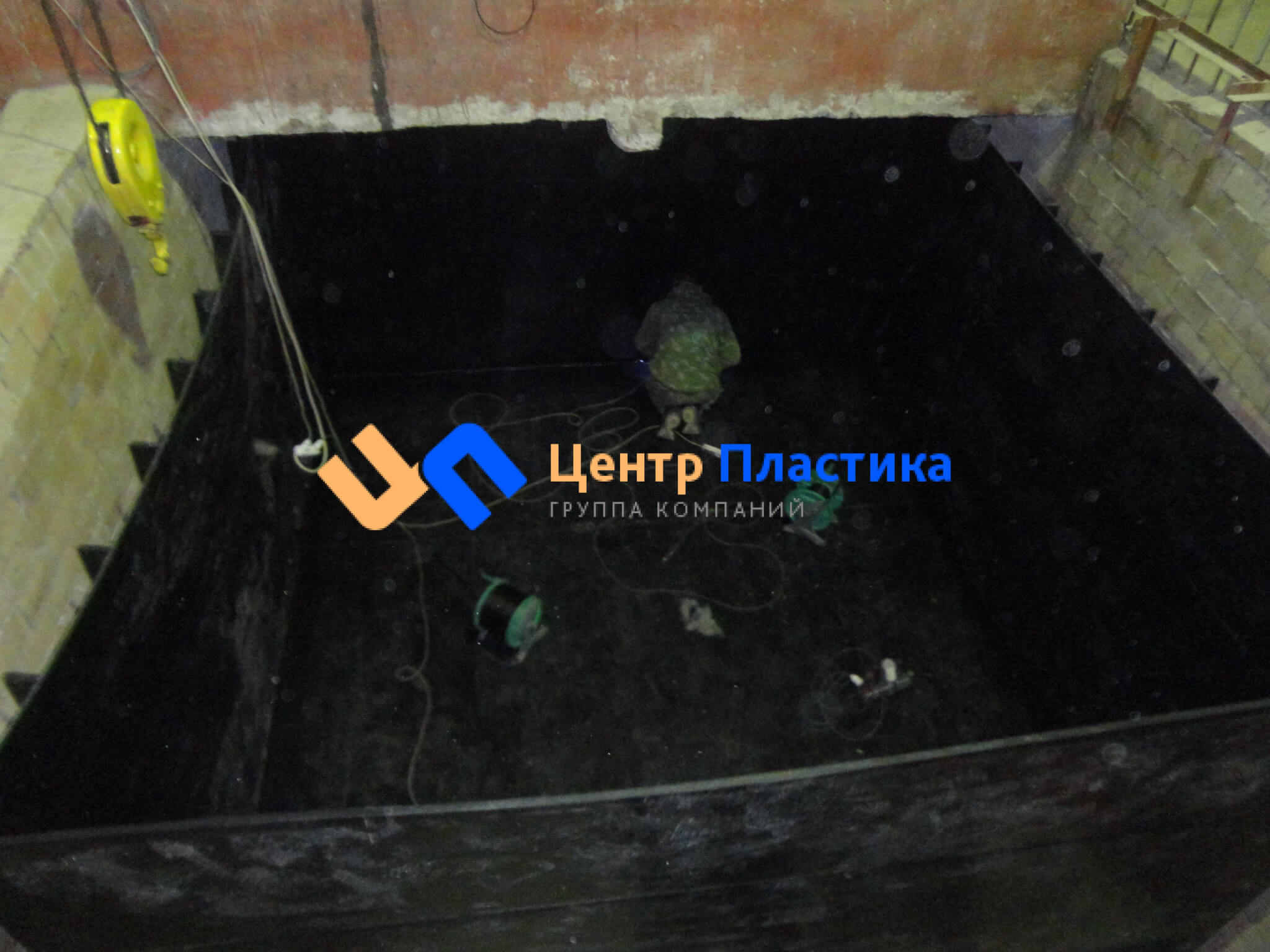

Решение 1: Сборка на месте (экструзионная сварка)

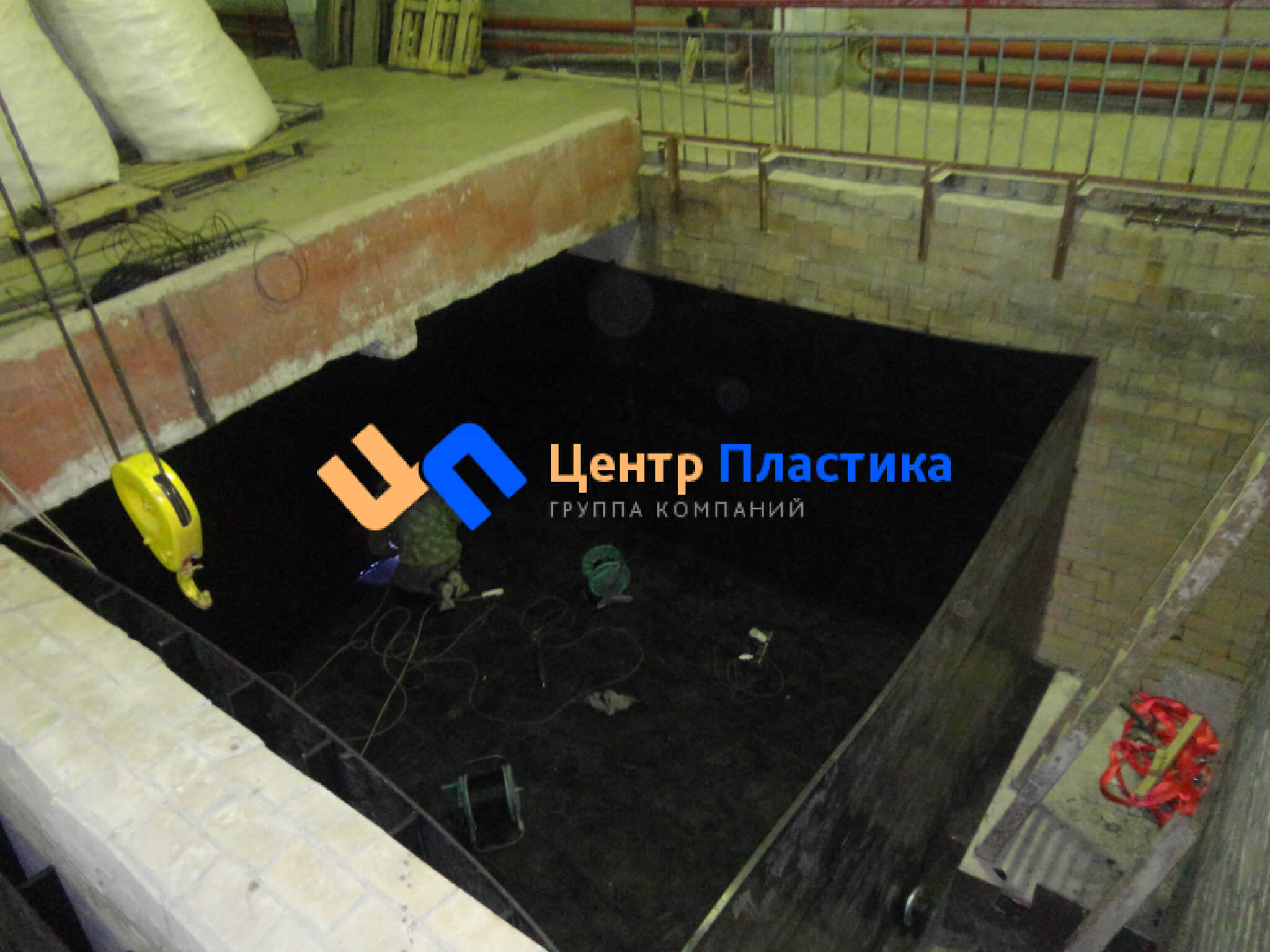

Ёмкость изготавливается в виде отдельных сегментов (обечаек, днищ, крышек), которые заносятся через проём и свариваются непосредственно в помещении. Сварка выполняется экструзионным аппаратом по DVS 2205 с использованием присадочного прутка того же материала.
| Параметр | Значение |
|---|---|
| Минимальная ширина проёма | 600 мм (для заноса сегментов) |
| Максимальный объём сборки | Не ограничен (до 100 м³) |
| Время сборки | 1—3 рабочих дня |
| Прочность шва | 90—95% от монолитного материала |
Решение 2: Ёмкости с плоскими стенками

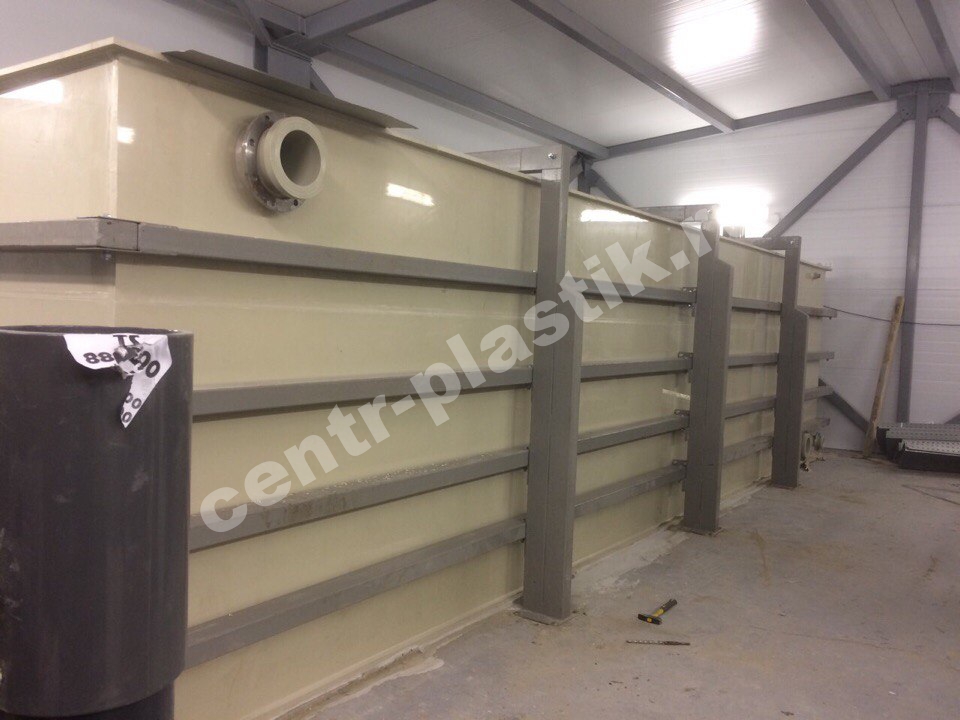

Для прямоугольных помещений и узких проёмов проектируются ёмкости с плоскими стенками вместо цилиндрических. Плоская ёмкость 1500 × 500 × 2000 мм свободно проходит в дверь шириной 600 мм.
Плоские стенки требуют рёбер жёсткости через каждые 300—400 мм для компенсации гидростатического давления. Расчёт толщины стенки и шага рёбер выполняется по DVS 2205-1.
Решение 3: Горизонтальная подача через окно или люк
Если проём двери мал, но есть окно, люк или технологическое отверстие достаточного размера — ёмкость заносится горизонтально с использованием лебёдки или тали. Для этого варианта ёмкость должна быть спроектирована с учётом горизонтальных нагрузок при подъёме.
Как определить проходимость
На каждой карточке товара в нашем каталоге работает Инженерный чекер — введите ширину самого узкого проёма, и система мгновенно покажет, пройдёт ли ёмкость. Если нет — предложит альтернативное решение.
Рекомендации
- Замерьте все проёмы на пути до места установки: дверь, коридор, лестничный пролёт, люк
- Учитывайте не только диаметр, но и длину (для горизонтальных ёмкостей)
- При заказе нестандартной ёмкости укажите габариты всех проёмов — мы спроектируем конструкцию с учётом доставки
- Сборка на месте увеличивает стоимость на 15—25%, но это единственный вариант для больших объёмов в замкнутых пространствах
