Как подобрать канализационную насосную станцию: типы, расчёт, монтаж

Проблема

Канализационная насосная станция (КНС) необходима, когда самотёчное отведение стоков невозможно: рельеф не позволяет, точка сброса выше источника, расстояние слишком велико. Ошибки при подборе КНС обходятся дорого:

• Недостаточная производительность. В пиковые часы стоки не успевают откачиваться – переполнение приёмной камеры, подтопление подвалов, затопление улиц
• Сухой ход насоса. Нет защиты от работы без воды – подшипники перегреваются, двигатель сгорает. Замена насоса – от 80 000 руб.
• Бетонный корпус. Сероводород H₂S разрушает бетон изнутри (биогенная сернокислотная коррозия). Через 10–15 лет стенки теряют несущую способность
• Запах. Негерметичная крышка или отсутствие угольного фильтра – сероводородный запах распространяется на десятки метров
• Жир и засоры. Бытовые стоки содержат жир, волосы, тряпки – насос без режущего механизма забивается

Типы КНС по назначению

• Бытовая (мини-КНС). Ø600–1200 мм, расход до 5 м³/ч. Для частного дома, дачи, таунхауса. 1–2 насоса, поплавковая автоматика
• Поселковая. Ø1200–2000 мм, расход 5–50 м³/ч. Для коттеджных посёлков, кемпингов, малых предприятий. 2 насоса (рабочий + резервный), шкаф управления с GSM
• Промышленная (блочная). Ø2000–4000 мм, расход 50–500 м³/ч. Для районов города, промзон. Несколько насосов, SCADA-система, подъёмный механизм
• Дождевая (ЛНС). Для ливневых стоков. Увеличенная приёмная камера для пикового притока. Производительность рассчитывается по СП 32.13330
• Дренажная (ДНС). Для откачки грунтовых вод. Работает непрерывно, насосы специального исполнения

Расчёт ключевых параметров

• Расход (Q). По СП 30.13330: бытовые стоки = 200 л/чел. в сутки. Пиковый часовой расход = Q_сут / 24 × K_час (K_час = 2,5–3,5)
• Напор (H). Геодезическая высота подъёма + потери на трение в трубопроводе + запас 2–3 м
• Диаметр корпуса. Определяется объёмом приёмной камеры: V = Q_пик × t_цикла (время цикла насоса 5–15 мин)
• Глубина заложения. Определяется глубиной подводящей трубы (отметка лотка) + запас 0,5 м

Наш калькулятор КНС автоматически подбирает диаметр корпуса, марку насоса и диаметр напорного трубопровода по вашим исходным данным.

Почему пластик, а не бетон

• Химстойкость. PE-100 и PP-H не разрушаются сероводородом, кислотами, щелочами. Срок службы корпуса – более 50 лет
• Герметичность. Сварной корпус без стыков. Запах не выходит наружу
• Лёгкий монтаж. КНС Ø1200 мм весит 200–300 кг (бетонная – 3–5 т). Установка за 1 день без крана
• Заводская готовность. Насосы, трубная обвязка, запорная арматура, шкаф управления – смонтированы на заводе. На площадке – только установка в котлован и подключение

Наше решение

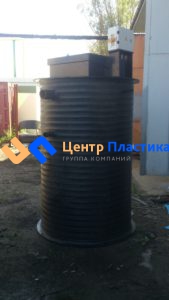

Производим КНС из листового полиэтилена PE-100: бытовые (Ø600–1200 мм), поселковые (Ø1200–2000 мм) и блочные (Ø2000–4200 мм). Комплектация: насосы погружной насос/погружной насос/DAB, шкаф управления с защитой от сухого хода, поплавковые датчики, направляющие и цепи для извлечения насосов, вентиляция с угольным фильтром. Срок изготовления 7–21 рабочий день.

Нормативная база

• СП 32.13330.2018 – Канализация. Наружные сети и сооружения
• СП 30.13330.2020 – Внутренний водопровод и канализация зданий
• ГОСТ Р 58964-2020 – Насосные станции канализационные
