Емкости с греющим кабелем

Проблема обогрева резервуаров для хранения жидкостей включает в себя не только непосредственно факт замерзания при отрицательных температурах, но и такие аспекты как:

• увеличение вязкости и усложнение процесса перекачки,
• выпадения осадка и потеря основных характеризующих качеств продукта,
• разрыв тары, в связи с расширяющимся объемом льда.

Поэтому так важно сохранить рекомендованные ТУ хранения определенных веществ, и при этом обойтись минимумом энергозатрат для поддержания нужной температуры.

Внимание: При наличии различных форм резервуаров, вопрос обогрева можно решить не только для емкостей установленных наземно, но и для подземных конструкций, что обеспечит не только правильные условия хранения, но и экономию полезных площадей на производстве или в бытовой сфере. Так из-за особенности работы данный кабель не нуждается в датчиках и терморегуляторах.

Сферы применения

Цистерны, оборудованные саморегулирующимися кабелями, могут быть использованы в самых различных областях промышленности:

• Фармацевтическое производство;
• Топливная промышленность;
• Баки для воды хозяйственного назначения.

Принцип обогрева емкости с греющим кабелем

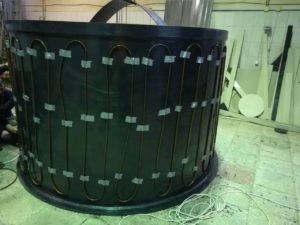

Фото емкости с закрепленным греющем кабелем цилиндрической части емкости

При многообразии всевозможных систем обогрева, лучшим способом  поддержания нужных температур признано использование саморегулирующегося кабеля.

Основная особенность электроподогрева с помощью саморегулирующего кабеля состоит в том, что  кабельная линия вплотную прилегает к поверхности емкости и приобретает ее температуру.

В процессе охлаждения жидкости, полимерная матрица кабеля так же охлаждается, таким образом, электрическое сопротивление матрицы падает, и кабель нагревается, повышая температуру резервуара. При этом потребление электроэнергии, за счет снижения сопротивления в полупроводящей матрице, становится более рациональным и экономичным. Именно по этому принципу создается высокоэффективная система саморегуляции нагрева.

Так как обмотка кабеля происходит спиралеобразно, обогрев воды или же любой другой жидкости происходит более равномерно.

Внимание! Также следует отметить, что представленная система не боится скачков напряжения. Ее можно перекрещивать, в отличие от провода постоянного нагрева.


Преимущества использования резервуаров с саморегулирующимся обогревающим кабелем:

• быстрая окупаемость и длительный срок службы до 50 лет и более.
• надежность и энергобезопасность;
• экологичность;
• полная автоматизация;

Основные этапы изготовления емкости с греющим кабелем

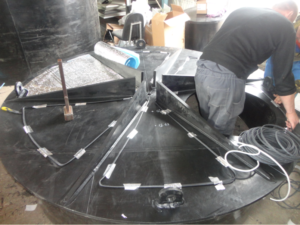

Процесс укладки кабеля на дно емкости

Греющий кабель устанавливается снаружи емкости из листового пищевого полиэтилена или полипропилена.

Важно! Применение пищевого полиэтилена или полипропилена  в изготовлении резервуара, позволяет исключить выделение каких-либо вредных веществ из тары под воздействием обогревающих устройств.

К примеру, изготовление вертикально-цилиндрической емкости, с температурой заливаемой жидкости до 50 градусов Цельсия, можно разделить на несколько основных этапов:

• установка обогревающего кабеля на наружных стенках и в крышке изделия. Расчет длинны кабеля, производится на основании индивидуальных потребностей утепления емкостей.

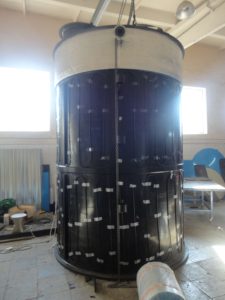

• Стенки, нижнее внутреннее двойное дно, а так же верхняя крышка резервуара обклеиваются фольгированным пенофолом с применением фольгированного скотча.

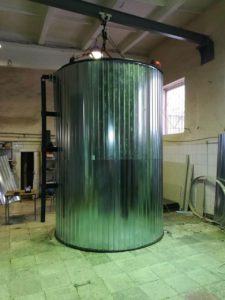

• Облицовка с помощью гофрированного оцинкованного листа (защита от ультрафиолета , ветровых и снеговых нагрузок )
• Установка фланцевой утепленной крышки в верхней части емкости

Обратите внимание! Установка качественного слоя термоизоляции, позволяет снизить расход энергии в несколько раз.

Фото емкости с закрепленным греющем кабелем на цилиндрической части емкости

С учетом технической эксплуатации емкости, внутрь резервуара устанавливается лестница из нержавеющей стали, а так же предусмотрены фланцевые отводы для соединения с трубопроводами. Такая емкость рассчитана для установки на улице с температурой окружающей среды -35 +45 градусов.

Монтаж взрывозащищенного нагревательного кабеля в промышленную емкость, находящуюся во взрывоопасном помещении, предусмотрен по нескольким схемам – это может быть и установка змеевика (при наличии котла или пара), либо же установка электрических  нагревателей, монтируемых как снаружи, так и внутри резервуара.

Наша компания производит полный цикл работ по изготовлению емкостей, снабженных саморегулирующим нагревающим кабелем, мы выполним качественный монтаж конструкции с соблюдением все правил безопасности и гарантируем сдачу объекта в срок.

Наши специалисты помогут составить расчет длинны и мощности  кабеля, согласно опросному листу, а так же выполнить полную настройку автоматики и питания системы перед введением в эксплуатацию. На все емкости, выпускаемые на нашем производстве, действует гарантия 2 года.

Срок эксплуатации самих изделий – не менее 10 лет.
