Фитинги
Фитинги фирмы ARAG изготовлены из высококачественных материалов, обеспечивающих отличную механическую прочность и устойчивость к воздействию различных сред. Стандартное исполнение из полипропилена, под заказ — полиамид. Резьба BSP, под заказ NPT.
Возможно изготовление больших партий фитингов из других материалов и с другими резьбами.
Гайка
|
Код ARAG |
F |
h |
D |
Цена с НДС, руб. |
|
2052020 |
1/2 |
13 |
34 |
19.00 |
|
2052030 |
3/4 |
13 |
44 |
24.00 |
|
2052040 |
1 |
15.5 |
50 |
26.00 |
|
2052050 |
1 1/4 |
14.3 |
59 |
28.00 |
|
2052060 |
1 1/2 |
15 |
67 |
42.00 |
|
2052070 |
2 |
19.5 |
80 |
60.00 |
|
2052080 |
2 1/2 |
20 |
100 |
74.00 |
|
2052090* |
3 |
22 |
110 |
74.00 |
* Под заказ минимум 10 шт.
Чертеж гайки
Гайка накидная
|
Код ARAG |
F |
h |
L |
D |
F 0 |
Цена с НДС, руб. |
|
2002020 |
1/2 |
13 |
16.5 |
31 |
15.5 |
18.00 |
|
2002030 |
3/4 |
13.5 |
17 |
38 |
21.8 |
24.00 |
|
2002040 |
1 |
17.5 |
21 |
46 |
27.8 |
26.00 |
|
2002050 |
1 1/4 |
18 |
22 |
57 |
35 |
28.00 |
|
2002060 |
1 1/2 |
19 |
23.5 |
64 |
41 |
42.00 |
|
2002070 |
2 |
19 |
23.5 |
77 |
53.5 |
56.00 |
|
2002080 |
2 1/2 |
20 |
24.5 |
92 |
66 |
74.00 |
|
2002090* |
3 |
25.5 |
30 |
105 |
77 |
83.00 |
* Под заказ минимум 10 шт
Чертеж гайки накидной
Отвод из бака в сборе
В комплектацию отвода входят: штуцер с уплотнительным резиновым кольцом, гайка накидная, заглушка.
|
Код ARAG |
F |
h |
F0 |
H0 |
h1 |
Цена с НДС, руб. |
|
220029В |
1/2 |
43 |
14 |
13 |
15 |
52.00 |
|
220039В |
3/4 |
36 |
18 |
13 |
14 |
52.00 |
|
220049В |
1 |
54 |
25 |
15 |
17 |
65.00 |
|
220059В |
1 1/4 |
38 |
32 |
14 |
14 |
68.00 |
|
220069В |
1 1/2 |
46 |
38 |
15 |
16 |
98.00 |
|
220079В |
2 |
67 |
48 |
20 |
20 |
134.00 |
|
220080* |
2 1/2 |
70 |
— |
— |
— |
270.00 |
* Отвод 2 1/2 в сборе не продается. Можно приобрести отдельно: 220080 (штуцер), 2052080 (гайка), G40008 (уплотнительное кольцо).
|
Код ASTORE |
R |
R1 |
A |
H |
Цена с НДС, руб. |
|
1RAS340F10 Viton |
2 |
1 1/2 |
76 |
76 |
1150.38 |
|
1RAS340F00 EPDM |
2 |
1 1/2 |
76 |
76 |
732.85 |
|
1RAS325D00 EPDM |
1 1/4 |
1 |
— |
— |
399.17 |
|
1RAS325D10 Viton |
1 1/4 |
1 |
— |
— |
786.56 |
Отводы из бака производства фирмы ASTORE (Италия) рекомендуется использовать для емкостей большого объема (3000л, 4500л, 8000л, 11000л, 12 000л, 15 000л) Эти отводы комплектуются уплотнительными кольцами из резины VITON или EPDM.
Чертеж отвода из бака в сборе
Чертеж отвода из бака в сборе
Клапан дыхательный лабиринтный
| Код ARAG | G | Цена с |
| BSP | НДС, руб. | |
| 504203 | 1 | 150.00 |
Фото и чертеж клапана дыхательного лабиринтного
Муфта
| Код ARAG | F
BSP |
h | L | D | Цена с НДС, руб. |
| 2302020 | 1/2 | 19 | 43 | 32 | 34.00 |
| 2302030 | 3/4 | 23 | 51 | 40 | 36.00 |
| 2302040 | 1 | 23 | 51 | 45 | 42.00 |
| 2302050 | 1 1/4 | 25 | 55 | 56 | 63.00 |
| 2302060 | 1 1 /2 | 25 | 55 | 62 | 75.00 |
| 2302070 | 2 | 28 | 61 | 76 | 79.00 |
Фото муфты
Ниппель прямой под накидную гайку
Цена в комплекте с гайкой и уплотнительным кольцом
| Код ARAG | F
BSP |
D | D1 | L | Гайка | Уплотнит.
кольцо |
Цена с НДС, руб. |
| 106213 | 1/2 | 13 | 13.7 | 42.5 | 2002020 | G11060 | 45.00 |
| 106320 | 3/4 | 20 | 17.5 | 49 | 2002030 | G10031 | 57.00 |
| 106425 | 1 | 25 | 24.5 | 51.5 | 2002040 | G10041 | 74.00 |
| 106533 | 1 1/4 | 32 | 31.5 | 63.5 | 2002050 | G10051 | 85.00 |
| 106640 | 1 /2 | 40 | 37.5 | 68 | 2002060 | G10061 | 112.00 |
| 106745 | 2 | 45 | 47 | 77 | 2002070 | G11071(x2) | 143.00 |
| 106750 | 2 | 50 | 47 | 78.5 | 2002070 | G11071(x2) | 145.00 |
| 106860* | 2 /2 | 60 | 63 | 94.5 | 2002080 | G11081(x2) | 222.00 |
| 106975* | 3 | 75 | 75 | 115 | 2002090 | G11091(x2) | 260.00 |
* Под заказ минимум 10 штук
Фото и чертеж ниппеля прямого
Ниппель поворотный 90° с резиновым кольцом под накидную гайку
Цена в комплекте с гайкой и уплотнительным кольцом
| Код ARAG | F
BSP |
D | D1 | L | Гайка | Уплотнит.
кольцо |
Цена с НДС, руб. |
| 106213 | 1/2 | 13 | 13.7 | 42.5 | 2002020 | G11060 | 45.00 |
| 106320 | 3/4 | 20 | 17.5 | 49 | 2002030 | G10031 | 57.00 |
| 106425 | 1 | 25 | 24.5 | 51.5 | 2002040 | G10041 | 74.00 |
| 106533 | 1 1/4 | 32 | 31.5 | 63.5 | 2002050 | G10051 | 85.00 |
| 106640 | 1 /2 | 40 | 37.5 | 68 | 2002060 | G10061 | 112.00 |
| 106745 | 2 | 45 | 47 | 77 | 2002070 | G11071(x2) | 143.00 |
| 106750 | 2 | 50 | 47 | 78.5 | 2002070 | G11071(x2) | 145.00 |
| 106860* | 2 /2 | 60 | 63 | 94.5 | 2002080 | G11081(x2) | 222.00 |
| 106975* | 3 | 75 | 75 | 115 | 2002090 | G11091(x2) | 260.00 |
* Под заказ минимум 10 штук
Фото и чертеж ниппеля поворотного
Ниппель с резьбой прямой
| Код ARAG | M
BSP |
D | h | A | B | Цена с НДС, руб. |
| 1132213 | 1/2 | 13 | 18 | 44 | 45 | 38.00 |
| 1132320 | 3/4 | 20 | 22 | 50 | 53 | 42.00 |
| 1132425 | 1 | 25 | 22 | 59 | 53 | 47.00 |
| 1132530 | 1 1/4 | 30 | 24 | 62 | 60 | 56.00 |
| 1132640 | 1 1/2 | 40 | 24 | 70 | 84.5 | 64.00 |
| 1132750 | 2 | 50 | 27 | 88 | 89 | 107.00 |
| 1132975* | 3 | 75 | 35 | 125 | 125 | 156.00 |
* Под заказ минимум 10 штук
Фото и чертеж ниппеля с резьбой прямого
Ниппель с резьбой и углом 90°
| Код ARAG | M
BSP |
D | h | L | Цена с НДС, руб. |
| 1032213 | 1/2 | 13 | 18 | 60 | 32.00 |
| 1032320 | 3/4 | 20 | 22 | 71 | 35.00 |
| 1032425 | 1 | 25 | 22 | 72.5 | 40.00 |
| 1032532 | 1 1/4 | 32 | 24 | 80 | 59.00 |
| 1032640 | 1 1/2 | 40 | 24 | 90 | 63.00 |
| 1032750 | 2 | 50 | 27 | 101 | 82.00 |
| 1032860* | 2 1/2 | 60 | 32 | 120 | 102.00 |
| 1032975* | 3 | 75 | 35 | 138.5 | 127.00 |
* Под заказ минимум 10 штук
Фото и чертеж прямого ниппеля с резьбой
Колено 90°с внутренней резьбой
| Код ARAG | F
BSP |
h | A | Цена с НДС, руб. |
| 1202022 | 1/2 | 21 | 33.5 | 45.00 |
| 1202033 | 3/4 | 23 | 38.5 | 54.00 |
| 1202044 | 1 | 23 | 42.5 | 63.00 |
| 1202055 | 1 1/4 | 25 | 50 | 83.00 |
| 1202066 | 1 1/2 | 25 | 52.5 | 92.00 |
| 1202077 | 2 | 28 | 62.5 | 112.00 |
| 1202099* | 3 | 36 | 62.5 | 153.00 |
* Под заказ минимум 10 штук
Фото и чертеж колена 90°с внутренней резьбой
Переходник с внутренними резьбами
| Код ARAG | M
BSP |
M1
BSP |
h | h1 | L | D | D1 | Цена с НДС, руб. |
| 2402032 | 3/4 | 1/2 | 22 | 18 | 52 | 40 | 32 | 39.00 |
| 2402042 | 1 | 1/2 | 22 | 18 | 52 | 45 | 32 | 47.00 |
| 2402043 | 1 | 3/4 | 22 | 22 | 56 | 45 | 40 | 48.00 |
| 2402054 | 1 1/4 | 1 | 24 | 22 | 60 | 56 | 45 | 58.00 |
| 2402064 | 1 1/2 | 1 | 24 | 22 | 60 | 62 | 45 | 63.00 |
| 2402065 | 1 1/2 | 1 1/4 | 24 | 24 | 62 | 62 | 56 | 65.00 |
| 2402075 | 2 | 1 1/4 | 27 | 24 | 65 | 76 | 56 | 75.00 |
| 2402076 | 2 | 1 1/2 | 27 | 24 | 65 | 76 | 62 | 76.00 |
| 2402097* | 3 | 2 | 35 | 27 | 76 | 106 | 76 | 120.00 |
| 2402098* | 3 | 2 1/2 | 35 | 32 | 81 | 106 | 93 | 124.00 |
* Под заказ минимум 10 штук
Фото и чертеж переходника с внутренними резьбами
Переходник с внешними резьбами
| Код ARAG | F
BSP |
F1
BSP |
h | h 1 | L | L1 | D | D1 | Цена с НДС, руб. |
| 2352032 | 3/4 | 1/2 | 23 | 19 | 47 | 29.5 | 40 | 32 | 37.00 |
| 2352042 | 1 | 1/2 | 23 | 19 | 47 | 29.5 | 45 | 32 | 43.00 |
| 2352043 | 1 | 3/4 | 23 | 23 | 51 | 29.5 | 45 | 40 | 43.00 |
| 2352054 | 1 1/4 | 1 | 25 | 23 | 53 | 32 | 56 | 45 | 63.00 |
| 2352064 | 1 1/2 | 1 | 25 | 23 | 53 | 32 | 62 | 45 | 75.00 |
| 2352065 | 1 1/2 | 1 1/4 | 25 | 25 | 55 | 32 | 62 | 56 | 75.00 |
| 2352075 | 2 | 1 1/4 | 28 | 25 | 58 | 35 | 76 | 56 | 79.00 |
| 2352076 | 2 | 1 1/2 | 28 | 25 | 58 | 35 | 76 | 62 | 79.00 |
Фото и чертеж переходника с внешними резьбами
Соединительная муфта с внутренней и внешней резьбой
| Код ARAG | м
BSP |
F
BSP |
h | h 1 | L | D | D1 | Цена с НДС, руб. |
| 2452022 | 1/2 | 1/2 | 19 | 18 | 43 | 32 | 32 | 31.00 |
| 2452033 | 3/4 | 3/4 | 23 | 22 | 51 | 40 | 40 | 33.00 |
| 2452044 | 1 | 1 | 23 | 22 | 51 | 45 | 45 | 38.00 |
| 2452055 | 1 1/4 | 1 1/4 | 25 | 24 | 56 | 56 | 56 | 63.00 |
| 2452066 | 1 1/2 | 1 1/2 | 25 | 24 | 56 | 62 | 62 | 67.00 |
| 2452077 | 2 | 2 | 28 | 27 | 62 | 76 | 76 | 80.00 |
Все позиции под заказ
Фото и чертеж соединительной муфты с внутренней и внешней резьбой
Переходник с внутренней на внешнюю резьбу
| Код ARAG | м
BSP |
F
BSP |
h | h 1 | L | D | D1 | Цена с НДС, руб. |
| 2452032 | 3/4 | 1/2 | 22 | 19 | 47 | 40 | 32 | 30.00 |
| 2452042 | 1 | 1/2 | 22 | 19 | 47 | 45 | 32 | 38.00 |
| 2452043 | 1 | 3/4 | 22 | 23 | 51 | 45 | 40 | 38.00 |
| 2452053 | 1 1/4 | 3/4 | 24 | 23 | 53 | 56 | 40 | 54.00 |
| 2452054 | 1 1/4 | 1 | 24 | 23 | 53 | 56 | 45 | 58.00 |
| 2452064 | 1 1/2 | 1 | 24 | 25 | 53 | 62 | 45 | 67.00 |
| 2452065 | 1 1/2 | 1 1/4 | 24 | 25 | 56 | 62 | 56 | 67.00 |
| 2452075 | 2 | 1 1/4 | 27 | 25 | 59 | 76 | 56 | 72.00 |
| 2452076 | 2 | 1 1/2 | 27 | 25 | 59 | 76 | 62 | 72.00 |
Все позиции под заказ

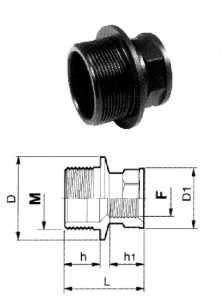

Фото и чертеж переходника с внутренней резьбы на внешнюю
Тройник с внутренней резьбой
| Код ARAG | м
BSP |
F
BSP |
h | h 1 | L | D | D1 | Цена с НДС, руб. |
| 2452022 | 1/2 | 1/2 | 19 | 18 | 43 | 32 | 32 | 31.00 |
| 2452033 | 3/4 | 3/4 | 23 | 22 | 51 | 40 | 40 | 33.00 |
| 2452044 | 1 | 1 | 23 | 22 | 51 | 45 | 45 | 38.00 |
| 2452055 | 1 1/4 | 1 1/4 | 25 | 24 | 56 | 56 | 56 | 63.00 |
| 2452066 | 1 1/2 | 1 1/2 | 25 | 24 | 56 | 62 | 62 | 67.00 |
| 2452077 | 2 | 2 | 28 | 27 | 62 | 76 | 76 | 80.00 |
Все позиции под заказ
Фото и чертеж тройника с внутренней резьбой
Проходник 90° с гайкой
| Код ARAG | M
BSP |
h | D | D1 | A | B | Цена с НДС, руб. |
| 118215 | 1/2 | 22 | 15ч17 | 32 | 49 | 84 | 63.00 |
| 118319* | 3/4 | 23 | 20ч22 | 40 | 69 | 107 | 67.00 |
| 118426** | 1 | 23 | 26ч29 | 50 | 69 | 107 | 72.00 |
* Дополнительно надо приобрести уплотнительное кольцо G40015
**Дополнительно надо приобрести уплотнительное кольцо G40004

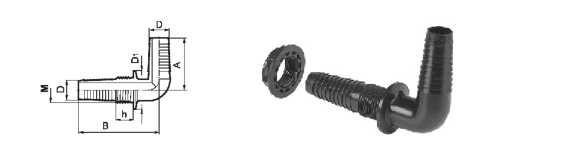

Чертеж и фото проходника 90° с гайкой
Проходник прямой с гайкой
| Код ARAG | M
BSP |
h | D | D1 | L | P | Цена с НДС, руб. |
| 108425 | 1 | 15 | 25 | 45 | 58 | 30 | 63.00 |

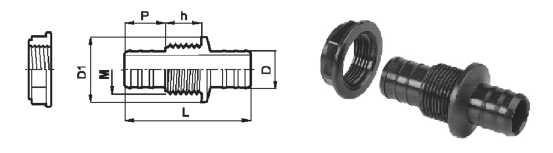

Чертеж и фото проходника прямого с гайкой
Воронкогаситель
Фото воронкогасителя
|
Код ARAG |
F
BSP |
Цена с НДС, руб. |
| 504104* | 1 | 156.00 |
| 504105* | 1 1/4 | 176.00 |
| 5042106 | 1 1/2 | 236.00 |
| 5042107 | 2 | 203.00 |
| 504108* | 2 1/2 | 236.00 |
* Позиции под заказ
