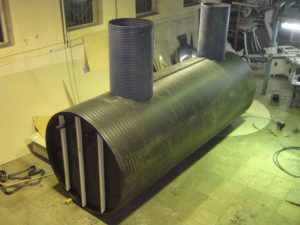

Полиэтиленовая подземная емкость объемом 20 м³ диаметром 2000 мм длиной 8000 мм (вид сверху)
Насосная станция таунхауса имеет полиэтиленовый горизонтальный корпус насосной станции сделанный из спиралевитой полиэтиленовой трубы диаметром 2000 мм, длиной 8000 мм, с толщиной стенки 75 мм и листового полиэтилена толщиной 25 мм с наружными ребрами жесткости.
Внутри емкости на расстоянии 1500 мм от торцевого края вварена перегородка из листового полиэтилена толщиной 30 мм с внутренними ребрами жесткости, для отделения сухого и мокрого отсека емкости.
Насосная станция таунхауса оснащена в верхней части корпуса двумя вваренными колодцами для обслуживания диаметром 800 мм высотой 1500 мм.
В колодцах установлены лестницы из нержавейки, для спуска вниз, для обслуживания насосной станции и обслуживания мокрого отделения.
После установки корпуса на колодцы для обслуживания надеваются герметичные пластиковые крышки.
С торцевой стороны мокрого отделения вваривается фланцевый полиэтиленовый отвод, для подачи воды со cкважины или центрального водопровода.
Через внутреннюю стенку емкости, разделяющую сухое и мокрое отделение вваривается фланцевый полиэтиленовый отвод для забора жидкости из мокрого отделения емкости.
Внутри сухого отделения, на дне емкости, монтируется полиэтиленовая площадка для размещения насосной станции питьевого водоснабжения. Так же через торцевую наружную стенку сухого отделения вваривается фланцевый двухсторонний полиэтиленовый отвод для соединения насосной станции с напорной линией.
Изготовим насосную станцию повышения давления воды для таунхауса по Вашим требованиям в короткие сроки и по договорной цене
ЗАКАЗАТЬ ЗВОНОК ДЛЯ КОНСУЛЬТАЦИИ
В верхних колодцах для обслуживания предусмотрен фоновый стояк Ø110 мм с дефлектором и кабель-каналы из полиэтиленовой трубы Ø32 мм. К качестве защиты от протечек на дно пластикового корпуса устанавливается дренажный насос и с помощью напорного трубопровода выводится за пределы корпуса насосной станции.
Внутри полиэтиленового корпуса установлена насосная станция питьевого водоснабжения производительностью 20 м³/час, напором 40 метров, на базе двух горизонтальных насосов Grundfos, со шкафом управления.
Станция повышения давления производительностью 20 м³/час изготовлена в 2017 году,
ее стоимость на момент изготовления составила 900 000 рублей
УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ
Фото оборудования
Насосная станция повышения давления, для питьевого водоснабжения жилых танхаусов, производительностью 20 м³/час напором 40 метров, с размещением в сухом отделении подземной пищевой емкости объемом 20 м³ с внутренней обвязкой.
Насосная станция повышения давления, для питьевого водоснабжения жилых танхаусов, производительностью 20 м³/час напором 40 метров, с размещением в сухом отделении подземной пищевой емкости объемом 20 м³ с внутренней обвязкой. (вид сверху)
Насосная станция питьевого водоснабжения производительностью 20 м³/час, напором 40 метров, на базе двух горизонтальных насосов Grundfos и шкафа управления с частотными преобразователями. (вид сзади )
Насосная станция таунхауса повышения давления, для питьевого водоснабжения жилых танхаусов, производительностью 20 м³/час напором 40 метров, с размещением в сухом отделении подземной пищевой емкости объемом 20 м³ с внутренним заборным трубопроводом ДУ 80 питьевой воды из мокрого отделения емкости.
Насосная станция таунхауса повышения давления, для питьевого водоснабжения жилых домов, производительностью 20 м³/час напором 40 метров, с размещением в сухом отделении подземной пищевой емкости объемом 20 м³ с двумя всасывающими трубопроводами ДУ 80 и напорным, подающим, трубопроводом ДУ 75
Шкаф управления на 2 насоса с частотниками.
Насосная станция питьевого водоснабжения производительностью 20 м³/час, напором 40 метров, на базе двух горизонтальных насосов Grundfos и шкафа управления с частотными преобразователями. (вид спереди)
Установка накопительной емкости на 20 м³ со встроенной станцией повышения давления
Монтаж накопительной емкости на 20 м³ со встроенной станцией повышения давления
◄
Стоимость комплектных полиэтиленовых корпусов (шахт) КНС
|
Высота, мм |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
6500 |
7000 |
| Диаметр внутр., мм |
Обвязка под насос |
| 1000-1 |
ДУ 40 |
149200 |
155000 |
160900 |
171800 |
178200 |
184600 |
191000 |
|
|
| ДУ 65 |
158000 |
163800 |
169600 |
180600 |
187000 |
193400 |
199700 |
|
|
| 1200-2 |
ДУ 40 |
193700 |
200300 |
226400 |
235500 |
244600 |
263700 |
273700 |
|
|
| 1500-2 |
ДУ 40 |
246900 |
254900 |
303700 |
316800 |
333900 |
357800 |
371900 |
404400 |
419900 |
| ДУ 65 |
264500 |
272500 |
321200 |
334300 |
351500 |
375300 |
389400 |
421900 |
437400 |
| ДУ 80 |
294200 |
302200 |
350900 |
364000 |
381200 |
405000 |
419100 |
451600 |
467100 |
| 1800-2 |
ДУ 40 |
342000 |
358500 |
375100 |
391600 |
412200 |
452500 |
471200 |
501300 |
520900 |
| ДУ 65 |
359500 |
376100 |
392600 |
409100 |
429700 |
470000 |
488700 |
518800 |
538400 |
| ДУ 80 |
389200 |
405800 |
422300 |
438800 |
459400 |
499700 |
518400 |
548500 |
568100 |
| ДУ 100 |
450000 |
466500 |
483100 |
499600 |
520200 |
560500 |
579200 |
609300 |
628900 |
| 2000-2 |
ДУ 65 |
440000 |
460500 |
481000 |
501600 |
542000 |
564100 |
648600 |
675900 |
703200 |
| ДУ 80 |
469700 |
490200 |
510700 |
531300 |
571700 |
593800 |
678300 |
705600 |
732900 |
| ДУ 100 |
530400 |
551000 |
571500 |
592000 |
632400 |
654500 |
739000 |
766300 |
793600 |
| 2200х2 |
ДУ 65 |
500000 |
523200 |
546400 |
634700 |
669200 |
746800 |
781600 |
816300 |
851100 |
| ДУ 80 |
529600 |
552900 |
576100 |
664400 |
699000 |
776500 |
811300 |
846000 |
880800 |
| ДУ 100 |
590400 |
613600 |
636900 |
725100 |
759600 |
837300 |
872000 |
906800 |
941600 |
| 2400-2 |
ДУ 80 |
|
|
|
|
955000 |
1003000 |
1050000 |
1107000 |
1155000 |
| ДУ 100 |
|
|
|
|
1036000 |
1084000 |
1131000 |
1188000 |
1236000 |
| ДУ 150 |
|
|
|
|
1202000 |
1249000 |
1297000 |
1353000 |
1402000 |
| 3000-2 |
ДУ 100 |
Цена договорная |
| ДУ 150 |
| ДУ 200 |
ЗАКАЗАТЬ ЗВОНОК ДЛЯ КОНСУЛЬТАЦИИ
В стоимость корпуса входит:
- корпус КНС
- крышка КНС
- площадка для обслуживания
- корзина для сбора крупных нечистот с направляющими и цепями
- кабель-канал для питания насосов
- металлическая лестница
- направляющее для насосного оборудования
- верхняя площадка для размещения пульта управления насосами
- вентиляционная труба *
Заказывая канализационную насосную станцию у нас, Вы получаете высочайшее качество по оптимальной цене.
Стоимость комплектных стеклопластиковых корпусов (шахт) КНС
| Наименование |
Цена руб. |
Стоимость увеличения высоты на 1м, руб. |
Стоимость теплоизоляции 1500 мм, руб |
Вес, кг |
Заявка |
| Корпус КНС D=1000 H=5000 DN=50 |
292 500 |
48 800 |
20 000 |
42 |
ЗАКАЗАТЬ |
| Корпус КНС D=1000 H=5000 DN=65 |
438 500 |
61 500 |
20 000 |
45 |
ЗАКАЗАТЬ |
| Корпус КНС D=1100 H=5000 DN=50 |
319 000 |
53 400 |
20 000 |
45 |
ЗАКАЗАТЬ |
| Корпус КНС D=1100 H=5000 DN=65 |
465 000 |
66 200 |
20 000 |
48 |
ЗАКАЗАТЬ |
| Корпус КНС D=1200 H=5000 DN=50 |
350 000 |
58 000 |
20 000 |
55 |
ЗАКАЗАТЬ |
| Корпус КНС D=1200 H=5000 DN=65 |
487 500 |
70 000 |
20 000 |
58 |
ЗАКАЗАТЬ |
| Корпус КНС D=1400 H=5000 DN=50 |
406 000 |
67 300 |
20 000 |
60 |
ЗАКАЗАТЬ |
| Корпус КНС D=1400 H=5000 DN=65 |
534 000 |
81 200 |
20 000 |
62 |
ЗАКАЗАТЬ |
| Корпус КНС D=1400 H=5000 DN=80 |
568 500 |
85 900 |
20 000 |
65 |
ЗАКАЗАТЬ |
| Корпус КНС D=1400 H=5000 DN=100 |
603 500 |
90 500 |
20 000 |
68 |
ЗАКАЗАТЬ |
| Корпус КНС D=1500 H=5000 DN=50 |
438 500 |
73 100 |
20 000 |
73 |
ЗАКАЗАТЬ |
| Корпус КНС D=1500 H=5000 DN=65 |
549 000 |
85 900 |
20 000 |
75 |
ЗАКАЗАТЬ |
| Корпус КНС D=1500 H=5000 DN=80 |
594 000 |
93 000 |
20 000 |
77 |
ЗАКАЗАТЬ |
| Корпус КНС D=1500 H=5000 DN=100 |
640 500 |
97 500 |
20 000 |
80 |
ЗАКАЗАТЬ |
| Корпус КНС D=1600 H=5000 DN=50 |
449 000 |
75 500 |
36 000 |
86 |
ЗАКАЗАТЬ |
| Корпус КНС D=1600 H=5000 DN=65 |
560 300 |
88 200 |
36 000 |
90 |
ЗАКАЗАТЬ |
| Корпус КНС D=1600 H=5000 DN=80 |
659 000 |
97 500 |
36 000 |
92 |
ЗАКАЗАТЬ |
| Корпус КНС D=1600 H=5000 DN=100 |
676 000 |
102 100 |
36 000 |
94 |
ЗАКАЗАТЬ |
| Корпус КНС D=1800 H=5000 DN=50 |
470 000 |
80 100 |
42 000 |
109 |
ЗАКАЗАТЬ |
| Корпус КНС D=1800 H=5000 DN=65 |
585 000 |
93 000 |
42 000 |
112 |
ЗАКАЗАТЬ |
| Корпус КНС D=1800 H=5000 DN=80 |
696 000 |
106 000 |
42 000 |
113 |
ЗАКАЗАТЬ |
| Корпус КНС D=1800 H=5000 DN=100 |
744 000 |
113 000 |
42 000 |
116 |
ЗАКАЗАТЬ |
| Корпус КНС D=2000 H=5000 DN=65 |
610 000 |
97 500 |
48 000 |
133 |
ЗАКАЗАТЬ |
| Корпус КНС D=2000 H=5000 DN=80 |
731 000 |
110 500 |
48 000 |
135 |
ЗАКАЗАТЬ |
| Корпус КНС D=2000 H=5000 DN=100 |
804 000 |
122 000 |
48 000 |
137 |
ЗАКАЗАТЬ |
| Корпус КНС D=2000 H=5000 DN=150 |
951 500 |
135 000 |
48 000 |
143 |
ЗАКАЗАТЬ |
| Корпус КНС D=2300 H=5000 DN=80 |
789 000 |
130 000 |
55 000 |
200 |
ЗАКАЗАТЬ |
| Корпус КНС D=2300 H=5000 DN=100 |
847 000 |
137 000 |
55 000 |
203 |
ЗАКАЗАТЬ |
| Корпус КНС D=2300 H=5000 DN=150 |
1 039 000 |
148 500 |
55 000 |
208 |
ЗАКАЗАТЬ |
| Корпус КНС D=2300 H=5000 DN=200 |
1 323 000 |
161 500 |
55 000 |
223 |
ЗАКАЗАТЬ |
| Корпус КНС D=2300 H=5000 DN=250 |
1 566 000 |
175 000 |
55 000 |
231 |
ЗАКАЗАТЬ |
| Корпус КНС D=2300 H=5000 DN=300 |
1 932 000 |
186 000 |
55 000 |
240 |
ЗАКАЗАТЬ |
| Корпус КНС D=2500 H=5000 DN=80 |
858 500 |
139 500 |
60 000 |
229 |
ЗАКАЗАТЬ |
| Корпус КНС D=2500 H=5000 DN=100 |
915 000 |
146 500 |
60 000 |
232 |
ЗАКАЗАТЬ |
| Корпус КНС D=2500 H=5000 DN=150 |
1 096 500 |
160 000 |
60 000 |
237 |
ЗАКАЗАТЬ |
| Корпус КНС D=2500 H=5000 DN=200 |
1 462 000 |
171 000 |
60 000 |
252 |
ЗАКАЗАТЬ |
| Корпус КНС D=2500 H=5000 DN=250 |
1 706 000 |
183 500 |
60 000 |
260 |
ЗАКАЗАТЬ |
| Корпус КНС D=2500 H=5000 DN=300 |
2 070 600 |
195 000 |
60 000 |
268 |
ЗАКАЗАТЬ |
| Корпус КНС D=3000 H=5000 DN=150 |
1 445 000 |
221 000 |
70 000 |
344 |
ЗАКАЗАТЬ |
| Корпус КНС D=3000 H=5000 DN=200 |
1 810 000 |
244 000 |
70 000 |
360 |
ЗАКАЗАТЬ |
| Корпус КНС D=3000 H=5000 DN=250 |
2 054 000 |
278 000 |
70 000 |
367 |
ЗАКАЗАТЬ |
| Корпус КНС D=3000 H=5000 DN=300 |
2 420 000 |
303 000 |
70 000 |
375 |
ЗАКАЗАТЬ |
| Корпус КНС D=3200 H=5000 DN=150 |
1 584 000 |
245 000 |
80 000 |
400 |
ЗАКАЗАТЬ |
| Корпус КНС D=3200 H=5000 DN=200 |
1 950 000 |
268 000 |
80 000 |
415 |
ЗАКАЗАТЬ |
| Корпус КНС D=3200 H=5000 DN=250 |
2 193 000 |
306 000 |
80 000 |
423 |
ЗАКАЗАТЬ |
| Корпус КНС D=3200 H=5000 DN=300 |
2 558 000 |
330 000 |
80 000 |
431 |
ЗАКАЗАТЬ |
| Корпус КНС D=3600 H=5000 DN=150 |
1 903 000 |
290 000 |
100 000 |
488 |
ЗАКАЗАТЬ |
| Корпус КНС D=3600 H=5000 DN=200 |
2 300 000 |
322 000 |
100 000 |
503 |
ЗАКАЗАТЬ |
| Корпус КНС D=3600 H=5000 DN=250 |
2 558 000 |
366 000 |
100 000 |
510 |
ЗАКАЗАТЬ |
| Корпус КНС D=3600 H=5000 DN=300 |
2 952 200 |
395 000 |
100 000 |
517 |
ЗАКАЗАТЬ |
| Корпус КНС D=4200 H=5000 DN=150 |
2 485 000 |
406 000 |
120 000 |
633 |
ЗАКАЗАТЬ |
| Корпус КНС D=4200 H=5000 DN=200 |
2 945 000 |
450 000 |
120 000 |
648 |
ЗАКАЗАТЬ |
| Корпус КНС D=4200 H=5000 DN=250 |
3 300 000 |
515 000 |
120 000 |
656 |
ЗАКАЗАТЬ |
| Корпус КНС D=4200 H=5000 DN=300 |
3 745 000 |
555 000 |
120 000 |
664 |
ЗАКАЗАТЬ |
