Патрубки и компенсаторы

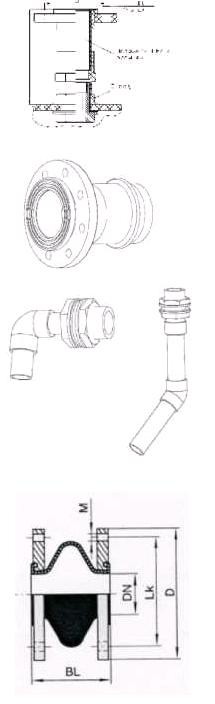

Патрубки вварные — служат для обеспечения возможности подключения к емкостям, предназначенным для хранения и накопления воды (агрессивных сред по согласованию), пластиковых труб с наружным диаметром 110, 160 или 225 мм. Для этого в резервуары вваривается (под заказ) соответствующий патрубок.
Переходные патрубки с фланцем ПФ по DIN8063 предназначены для установки на отводы (1RAS3XXXXX), патрубки заправки и слива.
| Код патрубка | DN
(мм) |
Ød
(мм) |
R
(BSP) |
ØD
(мм) |
ØD1
(мм) |
L
(мм) |
| ПФ32-1 1/4″ | 25 | 32 | 1 1/4″ | 85 | 14 | 165 |
| ПФ40-1 1 1/2″ | 32 | 40 | 1 1/2″ | 100 | 18 | 175 |
| ПФ50-2″ | 40 | 50 | 2″ | 110 | 18 | 180 |
| ПФ63-2″ | 50 | 63 | 2″ | 125 | 18 | 190 |
| Раструбные патрубки ПРФ с раструбами по ГОСТ Р 51613-2000 и фланцами по DIN8063 для установки на вварные партубки ВП. |
| Код патрубка | d (мм) | L (мм) | Øа (мм) | Øf (мм) |
| ПРФ110 | 110 | 220 | 180 | 18 |
| ПРФ160 | 160 | 270 | 240 | 22 |
| ПРФ225 | 225 | 340 | 295 | 22 |
| Под заказ устанавливаются сливные и заправочные патрубки. Сливной патрубок предназначен для выкачивания со дна емкости жидкость насосом.Заправочный патрубок предназначен для заправки бака, чтобы снизить шум падающей жидкости (патрубок направляет жидкость на стенку бака). |
| Для компенсации монтажных, эксплуатационных и температурных напряжений служат компенсаторы. Компенсация напряжений может быть достигнута за счет:- установки между резервуаром и трубопроводом гибкой (шланговой) подводки;- установки между резервуаром и трубопроводом «П» — образного пластикового компенсатора;- установки между резервуаром и трубопроводом специальных резиновых или сильфоновых компенсаторов.Резиновый компенсатор ККР DN50 (100, 150 или 200 в зависимости от диаметра трубопровода) с высоким гофром и стальными фланцами с цинковым покрытием имеет повышенную гибкость, незначительную длину (BL=105 мм). Четыре резьбовых (М16) отверстия, расположенные по диаметру 125 фланца, обеспечивают стыковку с фланцами труб и патрубков, при этом дополнительная резиновая прокладка между фланцами- не требуется.Для обеспечения длительной эксплуатации с различными рабочими жидкостями резиновые части компенсаторов изготавливаются из различных марок резин: EPDM (вода, некоторые агрессивные жидкости), NBR (вода, пищевые продукты, дизельное топливо). |
| * — Патрубки и компенсаторы устанавливаются под заказ. Стоимость рассчитывается после согласования проекта. |
